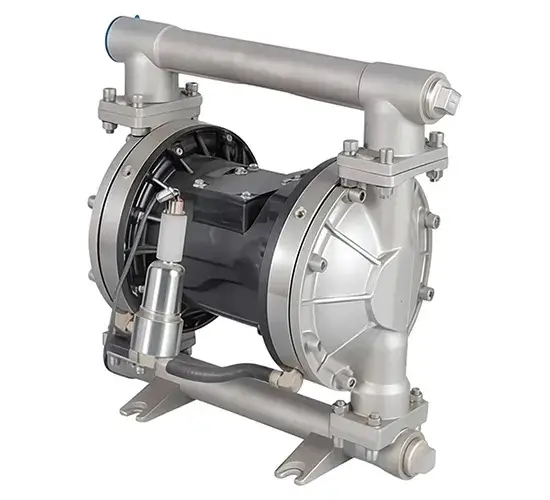

Pompes à membrane en acier inoxydable pour service de confinement
Pompe à membrane avec système de détection de fuite
Les pompes à membrane en acier inoxydable pour service de confinement sont des pompes à membrane pneumatiques avec un système de détection de fuite ajouté pour la défaillance de membrane. Au lieu d'utiliser une seule membrane de chaque côté, chaque chambre de pompage possède une membrane principale et une membrane de secours. En fonctionnement normal, le liquide pompé n'entre en contact qu'avec la membrane principale, qui se déplace d'avant en arrière pour créer l'aspiration et le refoulement. Derrière la membrane principale, une membrane de secours fournit une barrière secondaire, et l'espace scellé entre les deux sert de chambre de détection de fuite.
Si la membrane principale s'use ou se casse à cause de particules, d'une attaque chimique ou d'une utilisation à long terme, le liquide entre d'abord dans la chambre scellée au lieu d'atteindre la chambre à air ou de fuir à l'extérieur de la pompe. Un interrupteur à flotteur à l'intérieur de la chambre détecte le liquide et active l'alarme, donnant aux opérateurs le temps d'arrêter le processus et de vérifier la pompe avant que le fluide n'atteigne l'échappement ou ne crée un risque de sécurité.
- Si la membrane principale tombe en panne, la membrane de secours maintient le liquide scellé à l'intérieur de la pompe. Tout fluide qui fuit reste dans la chambre de détection de fuite, où le système de détection peut déclencher une alarme.
- L'acier inoxydable 304, 316 ou 316L résiste aux acides, aux alcalis et à d'autres milieux chimiques. Lorsqu'il est utilisé avec des membranes en PTFE, les membranes pour service de confinement peuvent supporter une plage de température plus large et ont une durée de vie plus longue dans les applications exigeantes.
- La conception à double membrane maintient le liquide à l'écart de la chambre à air après une défaillance de membrane, de sorte que le fluide ne sera pas évacué par l'échappement avec l'air comprimé.

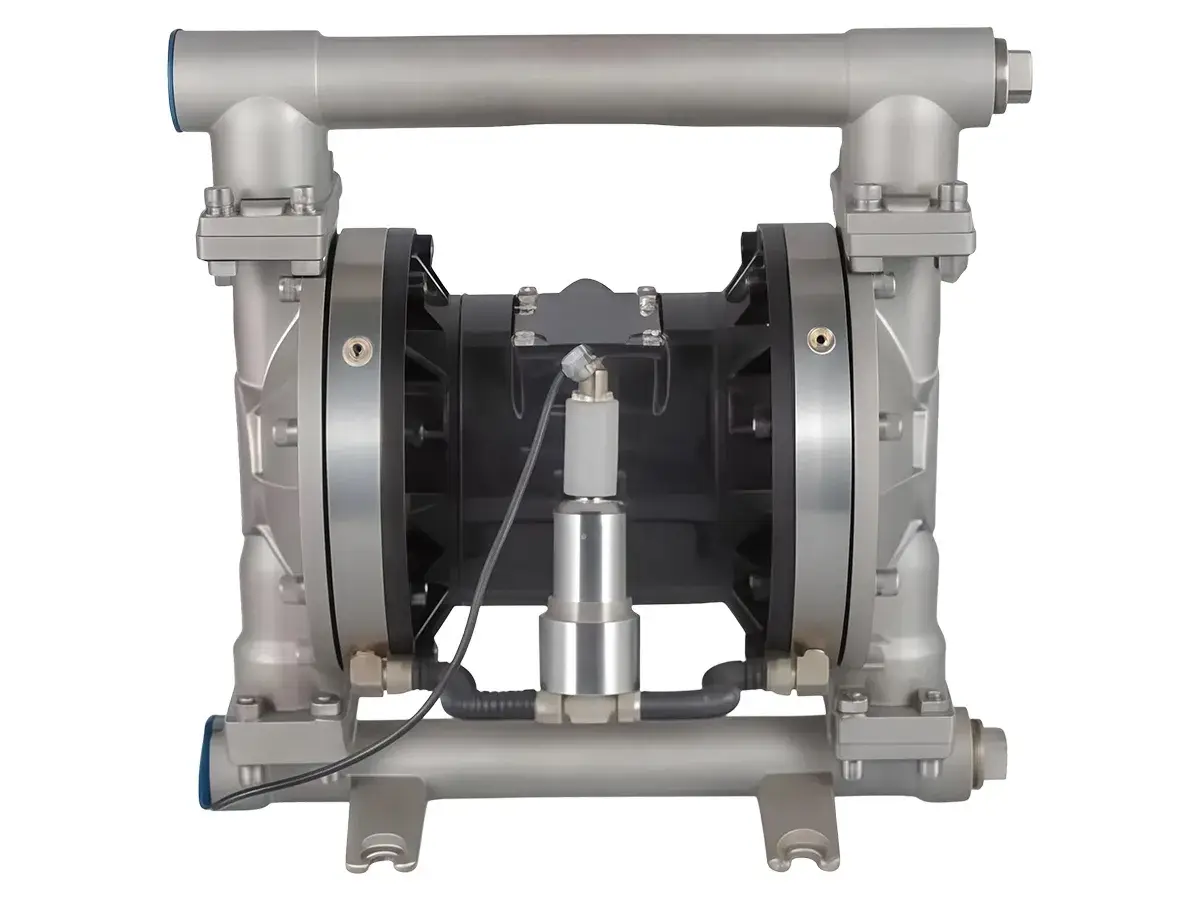

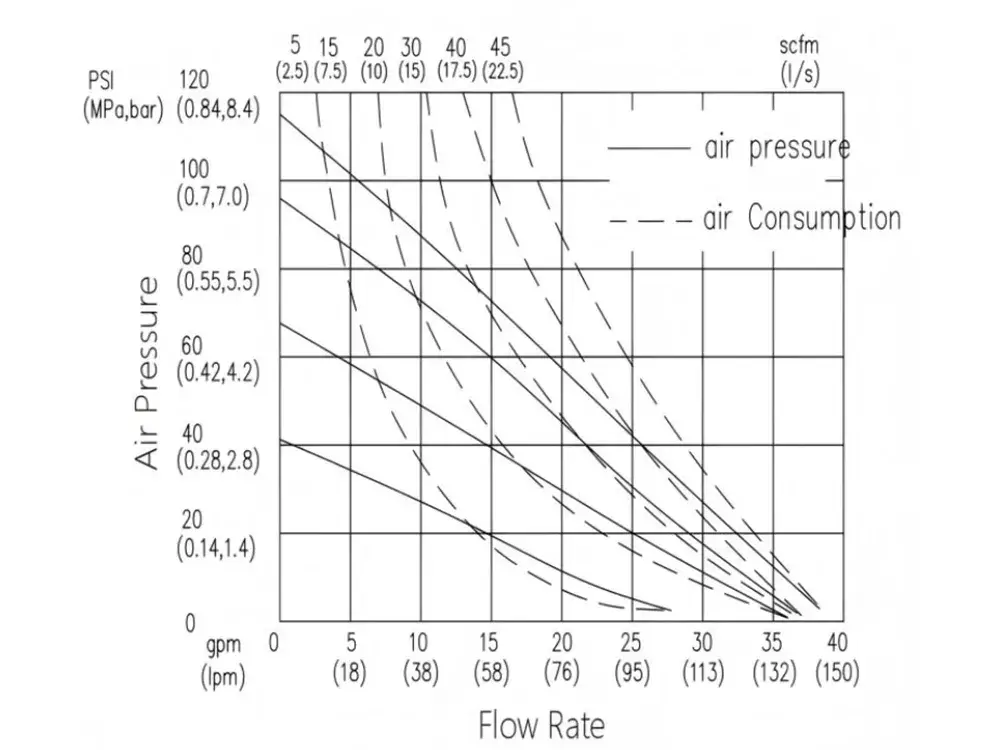

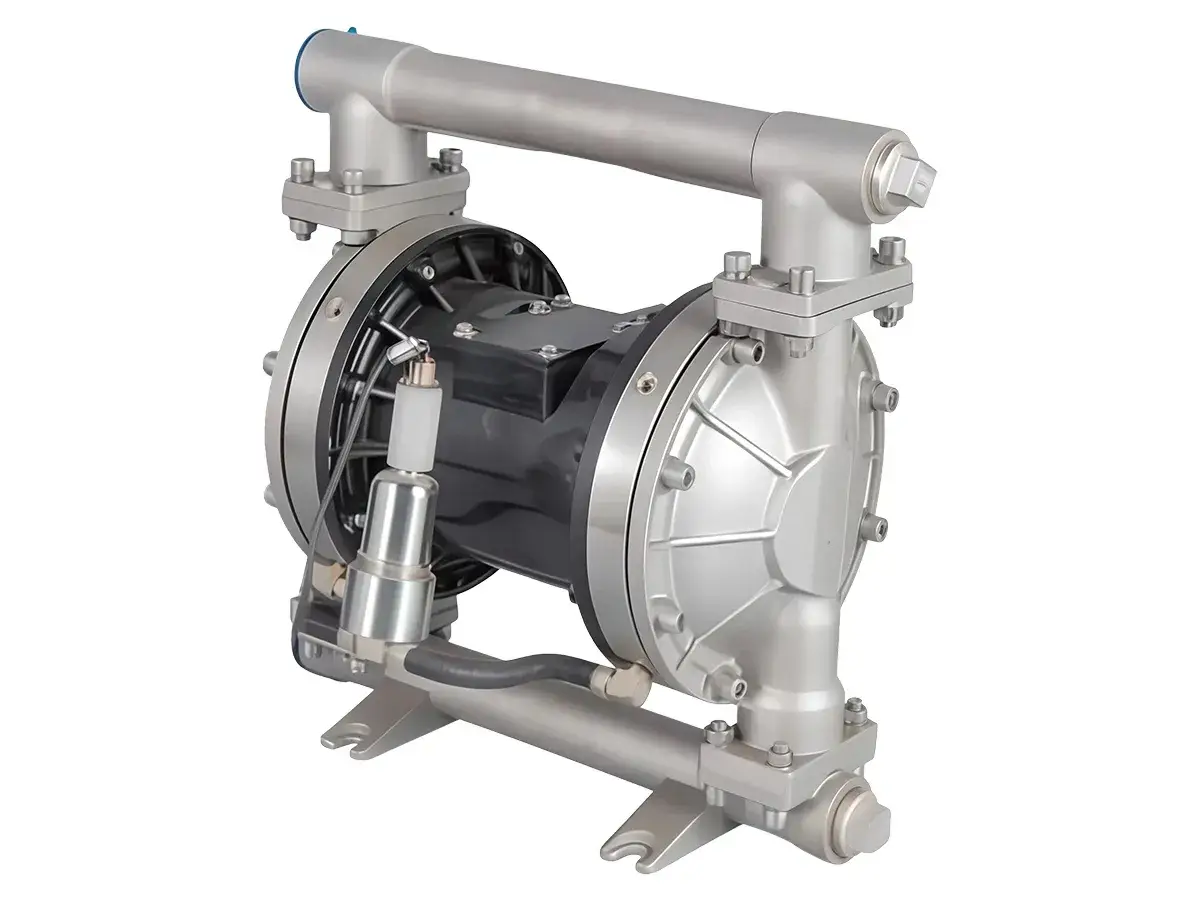

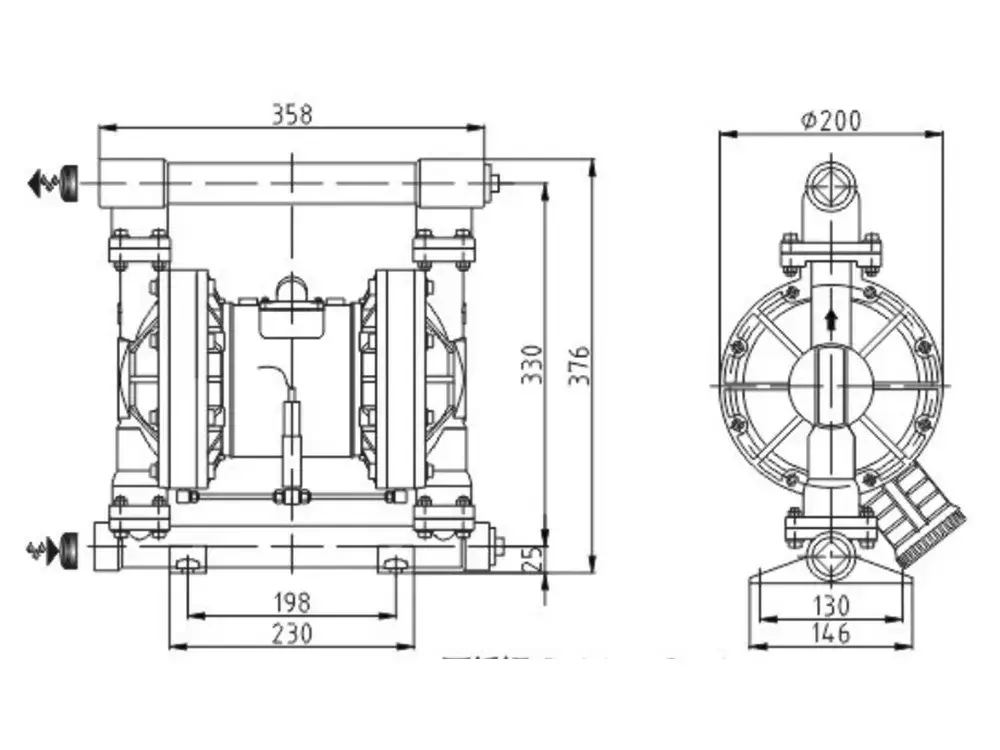

Pompe AODD en acier inoxydable pour confinement 1"
- Pression de service max. : 120 psi / 0,84 MPa / 8,4 bar
- Débit max. : 40 gpm (150 L/min)
- Vitesse de va-et-vient max. : 276 cpm
- Hauteur d'aspiration (à sec) : 5 m
- Taille max. des particules solides : 0,16" (4 mm)
- Consommation d'air max. : 45 scfm (22,5 L/s)
- Diamètre d'entrée d'air : 1/2"
- Diamètre de sortie d'air : 3/4"
- Diamètre d'entrée de fluide : 1"
- Diamètre de sortie de fluide : 1"
- Poids : 20,3 kg
Pompe AODD en acier inoxydable avec détecteur de fuite 1-1/2"
- Pression de service max. : 120 psi / 0,84 MPa / 8,4 bar
- Débit max. : 90 gpm (340 L/min)
- Vitesse de va-et-vient max. : 200 cpm
- Hauteur d'aspiration (à sec) : 5 m
- Taille max. des particules solides : 0,2" (5 mm)
- Consommation d'air max. : 80 scfm (40 L/s)
- Diamètre d'entrée d'air : 1/2"
- Diamètre de sortie d'air : 3/4"
- Diamètre d'entrée de fluide : 1-1/2"
- Diamètre de sortie de fluide : 1-1/2"
- Poids : 40,7 kg

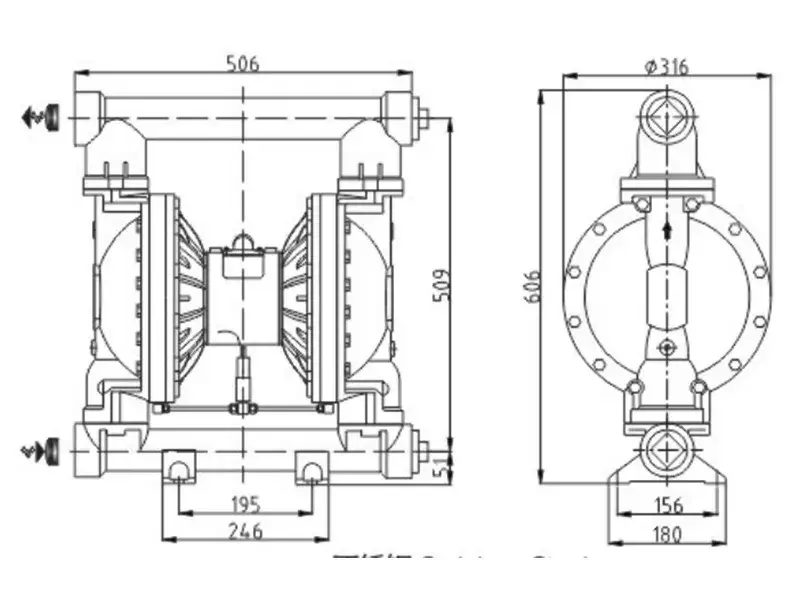

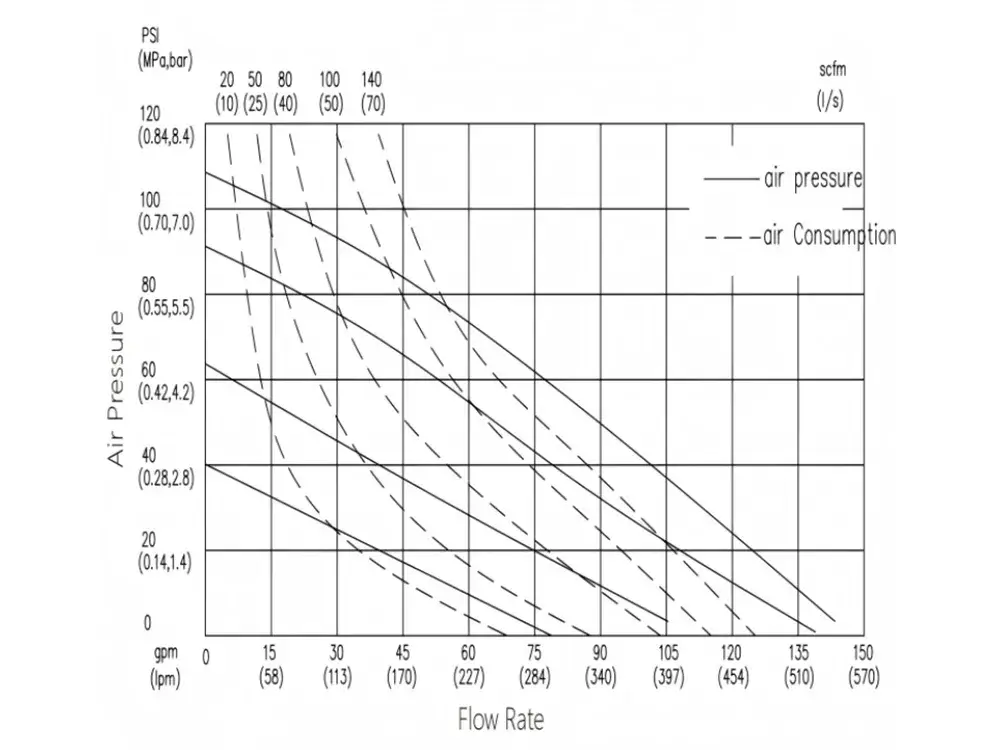

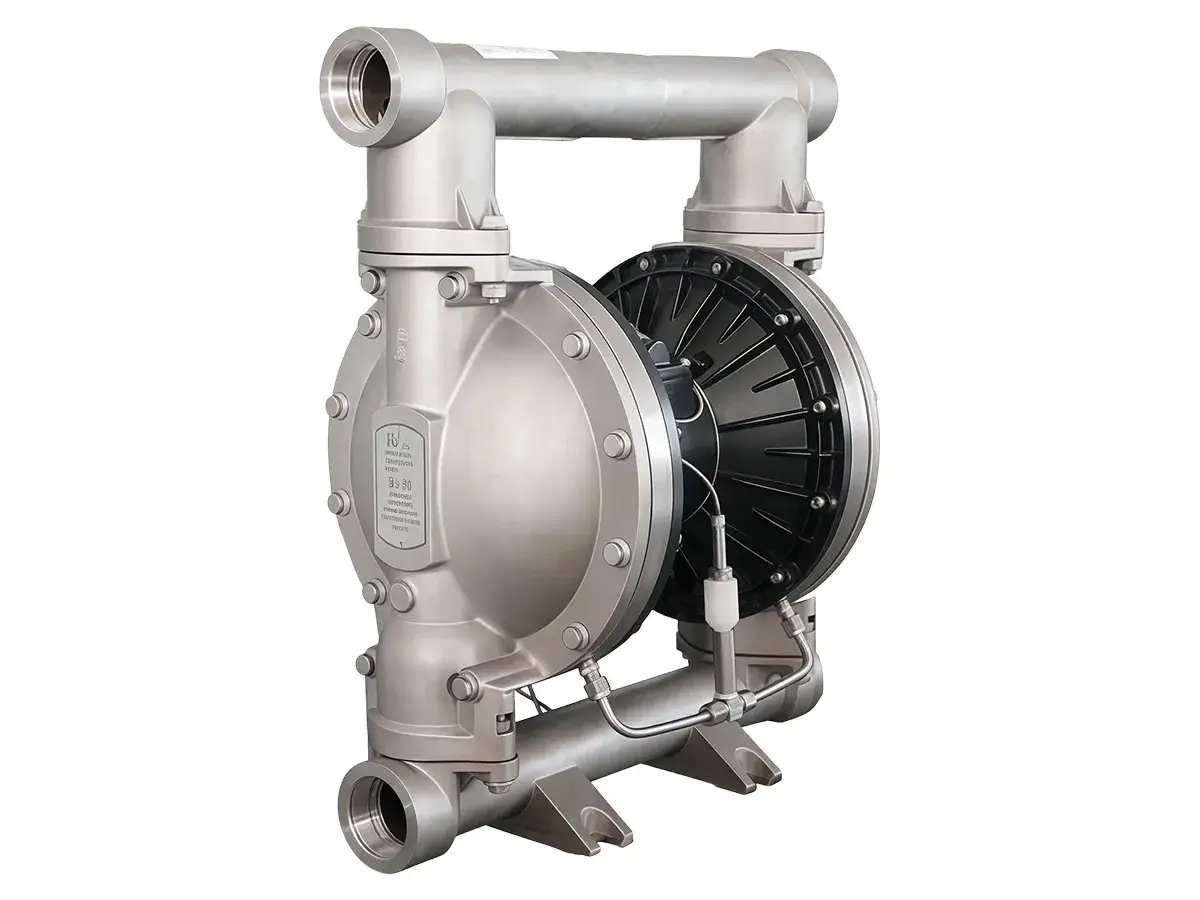

Pompe AODD en acier inoxydable pour service de confinement 2"
- Pression de service max. : 120 psi / 0,84 MPa / 8,4 bar
- Débit max. : 150 gpm (570 L/min)
- Vitesse de va-et-vient max. : 145 cpm
- Hauteur d'aspiration (à sec) : 5 m
- Taille max. des particules solides : 0,24" (6 mm)
- Consommation d'air max. : 140 scfm (70 L/s)
- Diamètre d'entrée d'air : 1/2"
- Diamètre de sortie d'air : 3/4"
- Diamètre d'entrée de fluide : 2"
- Diamètre de sortie de fluide : 2"
- Poids : 61 kg

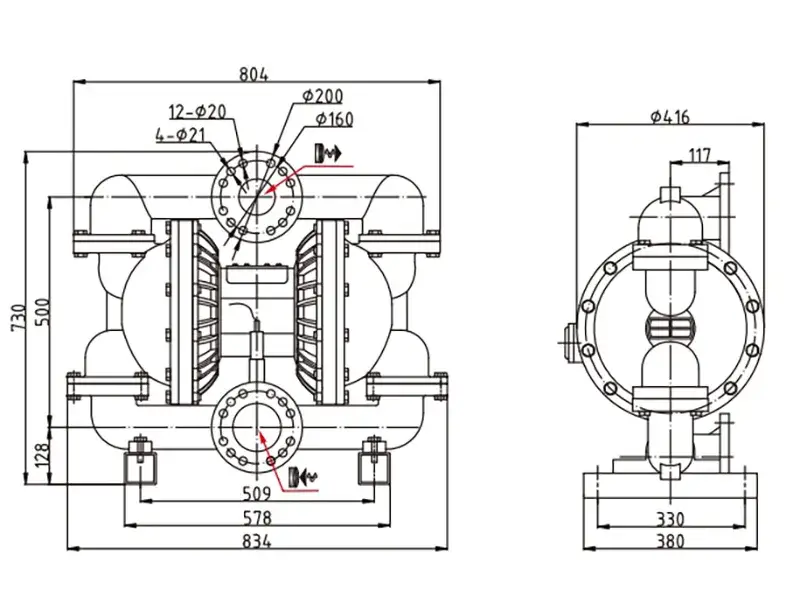

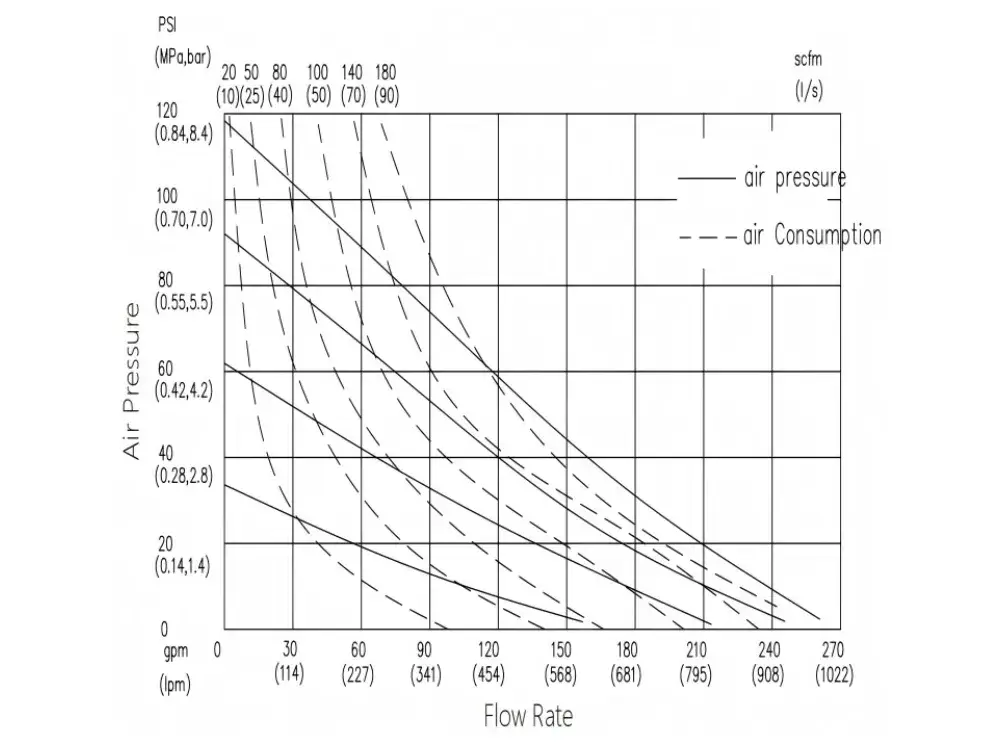

Pompe à membrane en acier inoxydable pour service de confinement 3"
- Pression de service max. : 120 psi / 0,84 MPa / 8,4 bar
- Débit max. : 270 gpm (1022 L/min)
- Vitesse de va-et-vient max. : 135 cpm
- Hauteur d'aspiration (à sec) : 5 m
- Taille max. des particules solides : 0,37" (9,4 mm)
- Consommation d'air max. : 180 scfm (90 L/s)
- Diamètre d'entrée d'air : 3/4"
- Diamètre de sortie d'air : 1"
- Diamètre d'entrée de fluide : 3"
- Diamètre de sortie de fluide : 3"
- Poids : 142 kg
