Guide de sélection
Utilisez ce tableau pour comprendre la structure de notre code modèle.
Pour une configuration adaptée à votre application spécifique — type de fluide, pression, débit et compatibilité des matériaux — nos ingénieurs sont prêts à vous aider. Contactez un ingénieur →
Tableau de sélection
| Séries | Taille | Corps | Siège de clapet | Bille de clapet | Membrane | Type de raccordement |
| GK-A, Bloc centrale en aluminium | 06 = 1/4" (06 mm) | M = Acétal (AC) | F = PTFE | F = PTFE | F = PTFE | F = Raccord à bride; T = Raccord fileté |
| GK-S, Bloc centrale en acier inoxydable | 10 = 3/8" (10 mm) | P = Polypropylène (PP) | M = Acétal (AC) | C = Céramique | H = Hytrel (HY) | - |
| GK-P, Bloc centrale en plastique | 15 = 1/2" (15 mm) | A = Aluminum (ADC12) | S = SS304 | S = SS304 | T = Santoprene (SP) | - |
| - | 20 = 3/4" (20 mm) | S = SS304 | L = SS316 | L = SS316 | B = Buna-N (BN) | - |
| - | 25 = 1" (25 mm) | K = PVDF (KY) | H = Hytrel (HY) | H = Hytrel (HY) | V = Viton (VT) | - |
| - | 40 = 1-1/2" (40 mm) | D = Fonte ductile (DI) | T = Santoprene (SP) | T = Santoprene (SP) | E = EPDM | - |
| - | 50 = 2" (50 mm) | L = SS316 | V = Viton (VT) | B = Buna-N (BN) | - | - |
| - | 80 = 3" (80 mm) | G = SS316L | P = Polypropylène (PP) | V = Viton (VT) | - | - |
| - | - | - | K = PVDF (KY) | E = EPDM | - | - |
| - | - | - | G = SS316L (Acier inoxydable 316L) | G = SS316L | - | - |
Exemples de code modèle
- GK-P-25PKFF-F
- GK-A-25ASFF-T
- GK-S-25SSSF-F

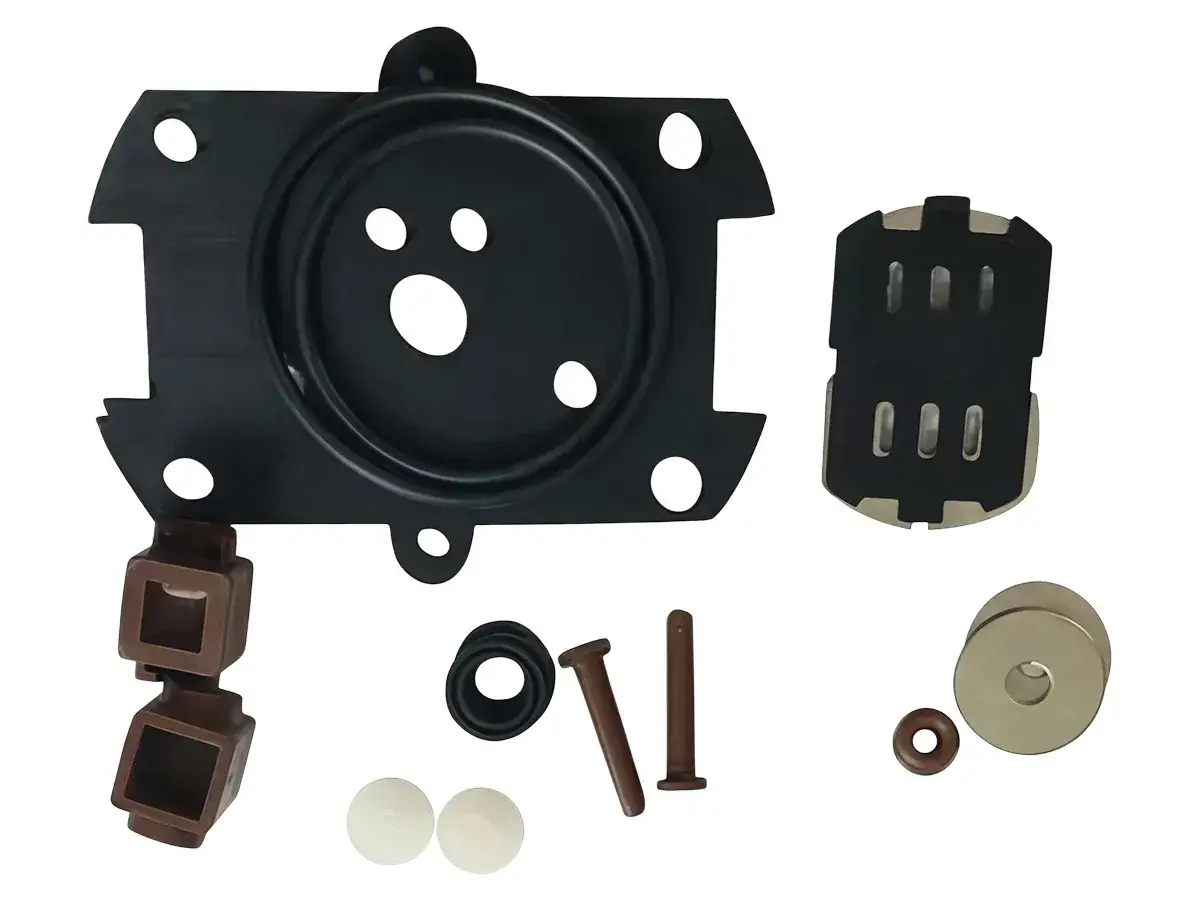

Pièces détachées 06–10

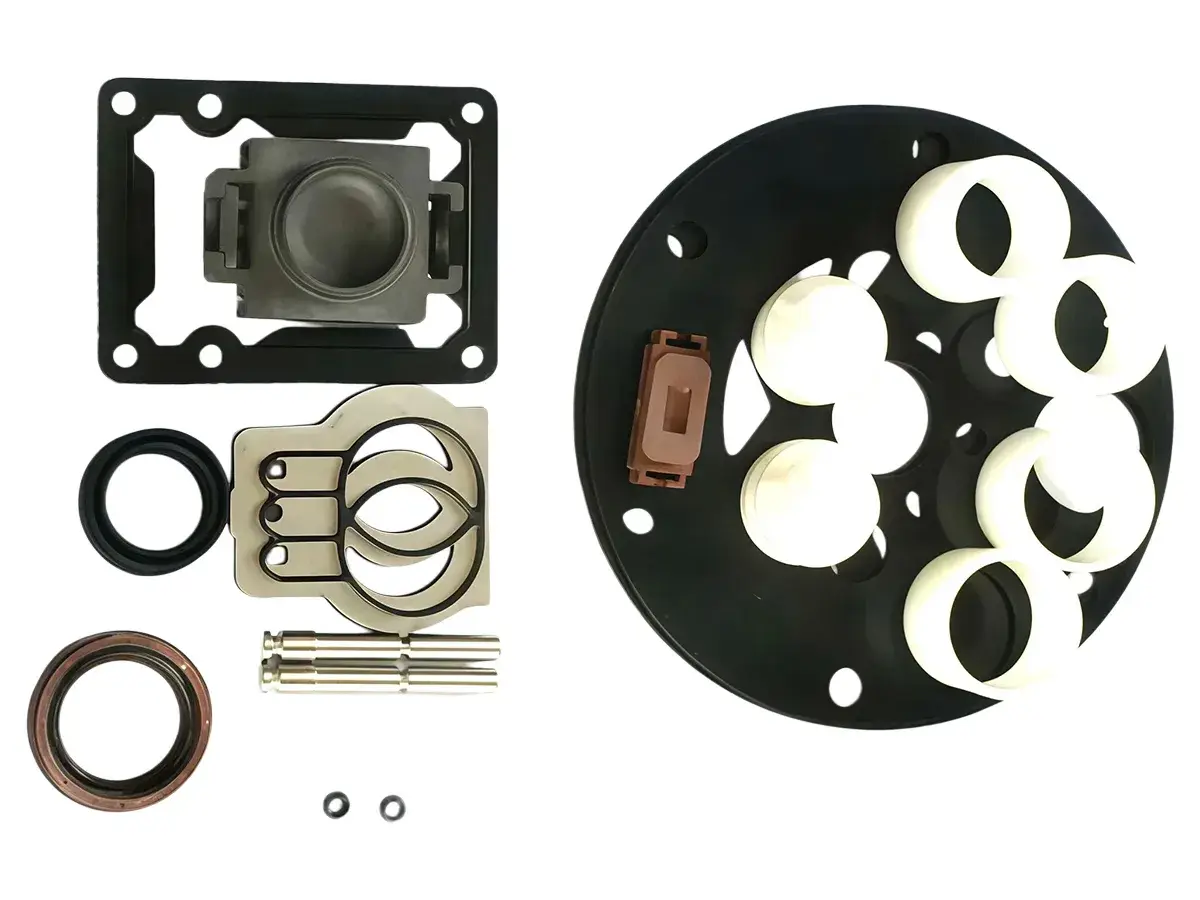

Pièces détachées pour intermédiaire en alliage d'aluminium 15

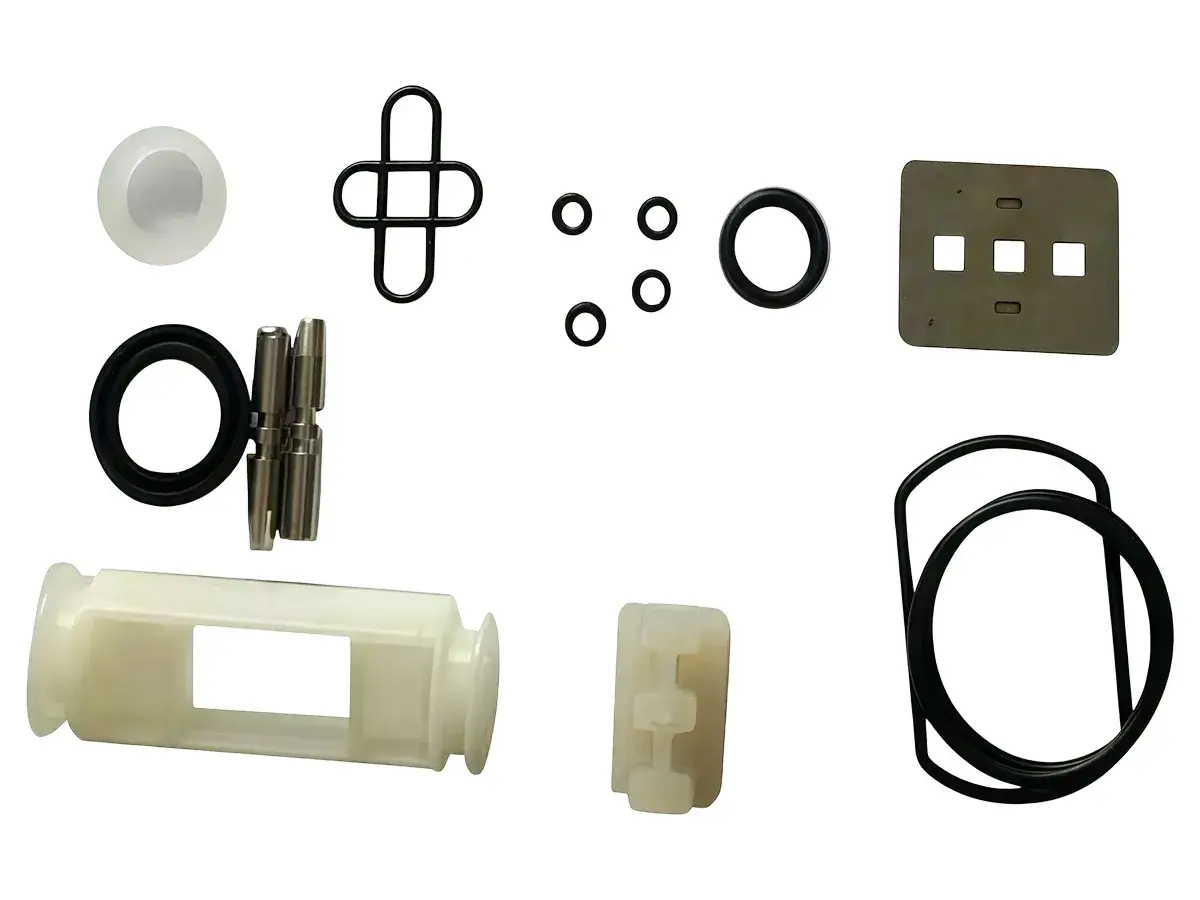

Pièces détachées pour pompes de taille 25–50 avec intermédiaire en alliage d'aluminium

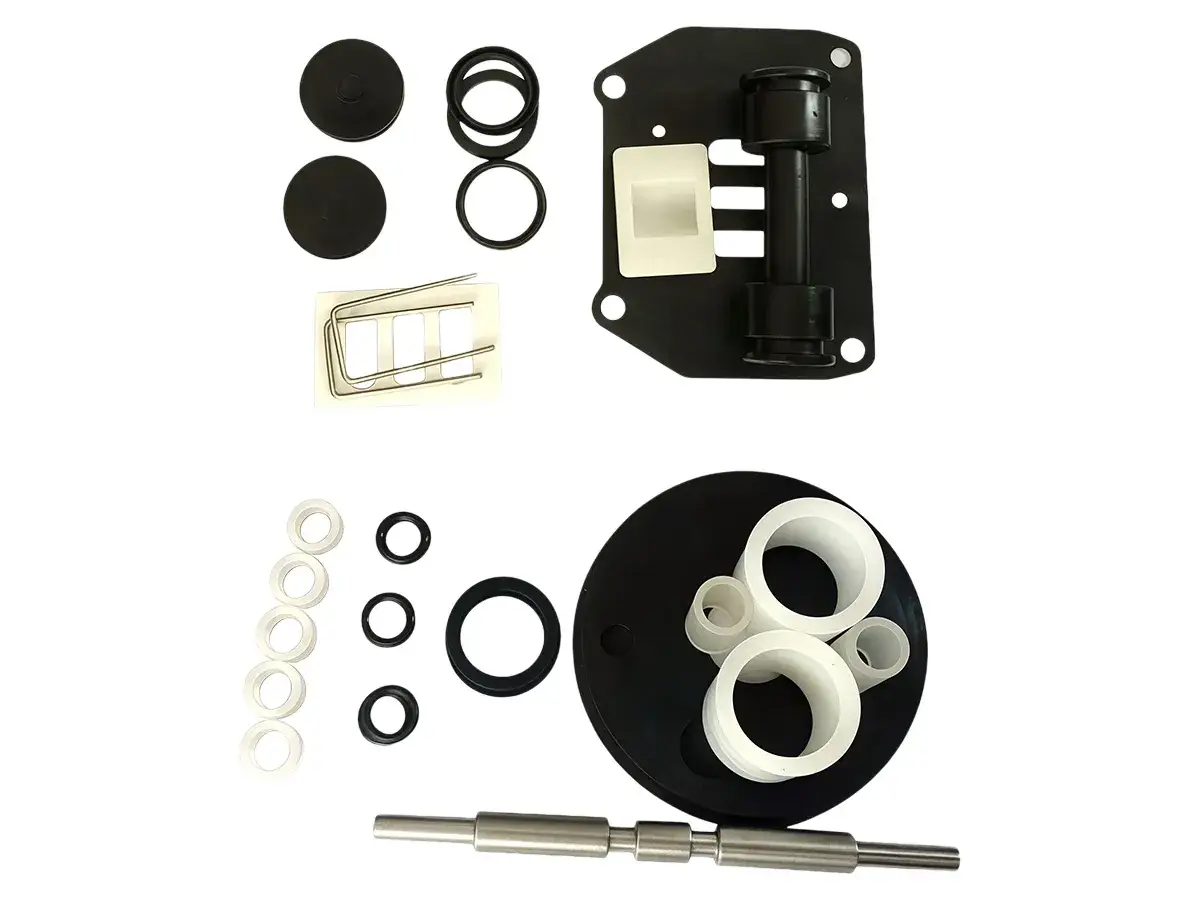

Pièces détachées pour pompes de taille 25–50 avec intermédiaire en PP

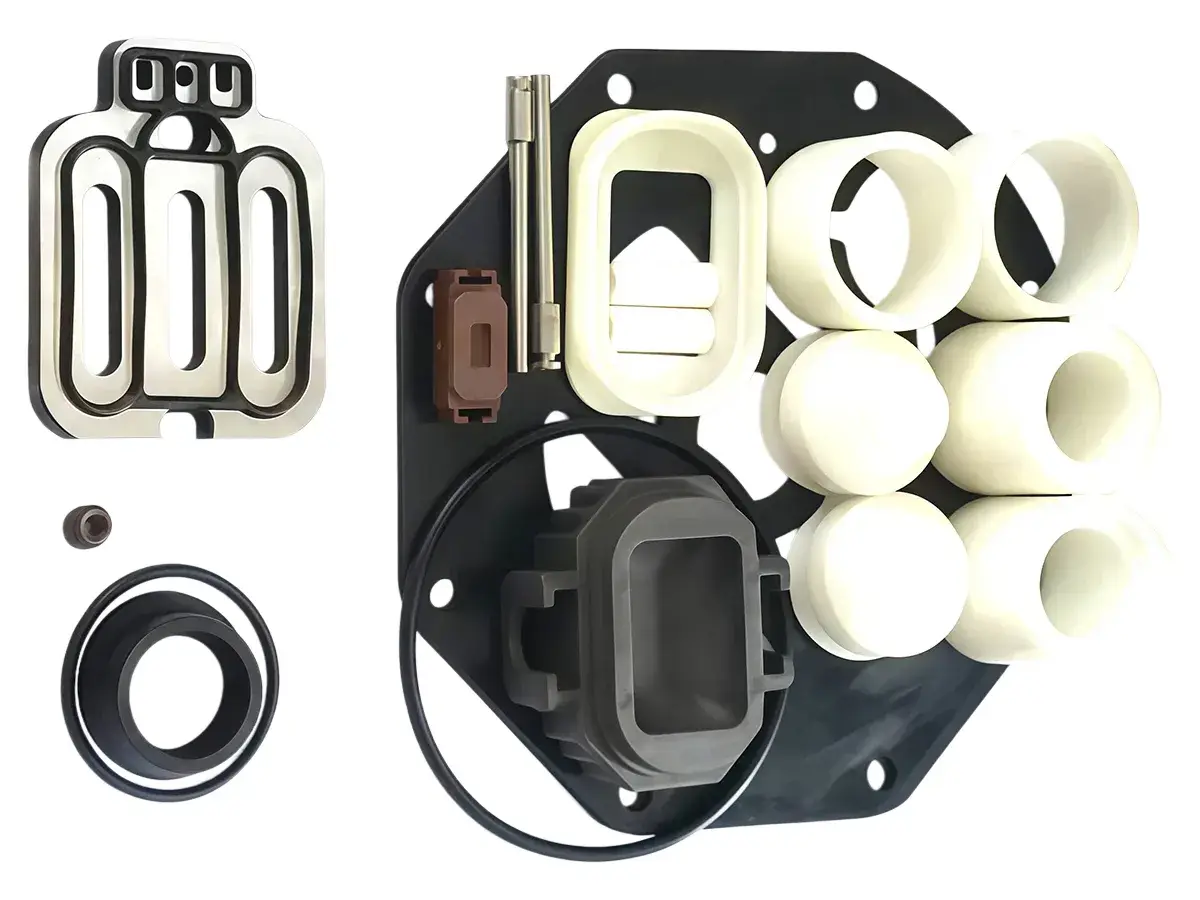

Pièces détachées pour pompes de taille 80 avec intermédiaire en alliage d'aluminium
Accessoires membranes
Membrane
Membrane
Sièges de clapet
Joints toriques
Joints en V
Raccords rapides en acier inoxydable
Raccords rapides pour accessoires d'alimentation en air

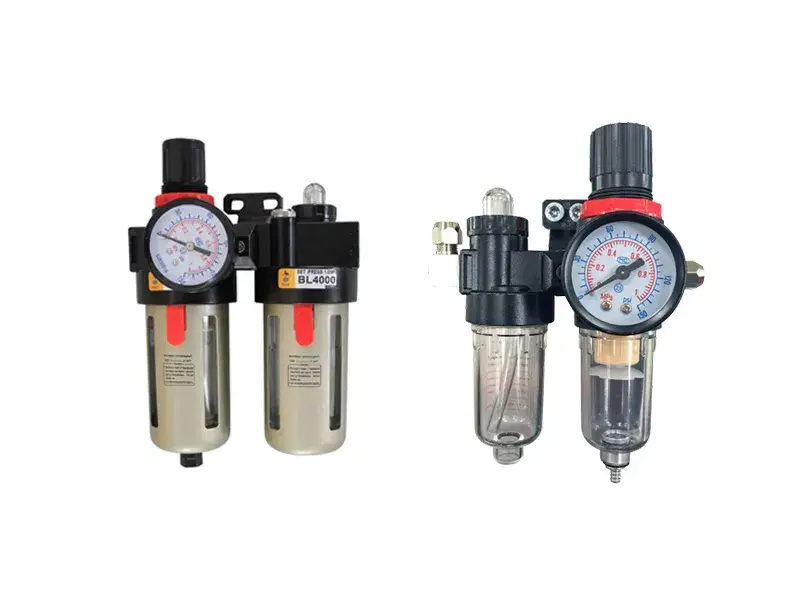

Filtre-régulateur d'air
Kit de raccordement à bride
Accessoires de contrôle de sortie
Tube siphon
Détecteur de fuite
Vanne à bille de détection de fuite
Silencieux
Arbre principal
Clé
FAQ sur la sélection des pompes à membrane
Le débit maximal indiqué pour une pompe s'applique-t-il à mon application ?
Pas directement. Le débit maximal indiqué dans la plupart des spécifications de pompes est mesuré dans des conditions de pression de refoulement nulle avec de l'eau. Dans les applications réelles, le débit varie considérablement en fonction de la viscosité de votre fluide, de la pression de refoulement requise et des conditions de fonctionnement spécifiques sur votre site. C'est pourquoi nous recommandons de partager votre type de fluide réel, la pression requise et la configuration de tuyauterie avec nos ingénieurs — afin que nous puissions estimer les performances réelles plutôt que de nous fier au seul numéro de catalogue.
Puis-je utiliser une pompe en PP (polypropylène) pour des produits chimiques corrosifs afin d'économiser des coûts ?
Cela dépend du produit chimique c'est l'une des erreurs de sélection les plus courantes que nous constatons. Le PP est souvent choisi pour son prix inférieur, mais de nombreux produits chimiques corrosifs peuvent progressivement dégrader le PP, provoquant une déformation du corps ou même affectant la composition du fluide. Une pompe en PP manipulant des produits chimiques agressifs peut ne durer qu'environ un an, tandis que le passage au PVDF avec une bien meilleure résistance chimique prolonge souvent la durée de vie bien au-delà, ce qui en fait la meilleure valeur à long terme.
Pourquoi ne puis-je pas simplement choisir une pompe en fonction des spécifications du catalogue ?
Les spécifications du catalogue sont testées dans des conditions standardisées, pas dans votre environnement de fonctionnement réel. Pour sélectionner la bonne pompe, il faut examiner ensemble votre type de fluide, sa viscosité, la pression requise et le débit c'est pourquoi nos ingénieurs confirment la configuration finale avant votre commande, plutôt que de s'en remettre aux seuls numéros de catalogue.
