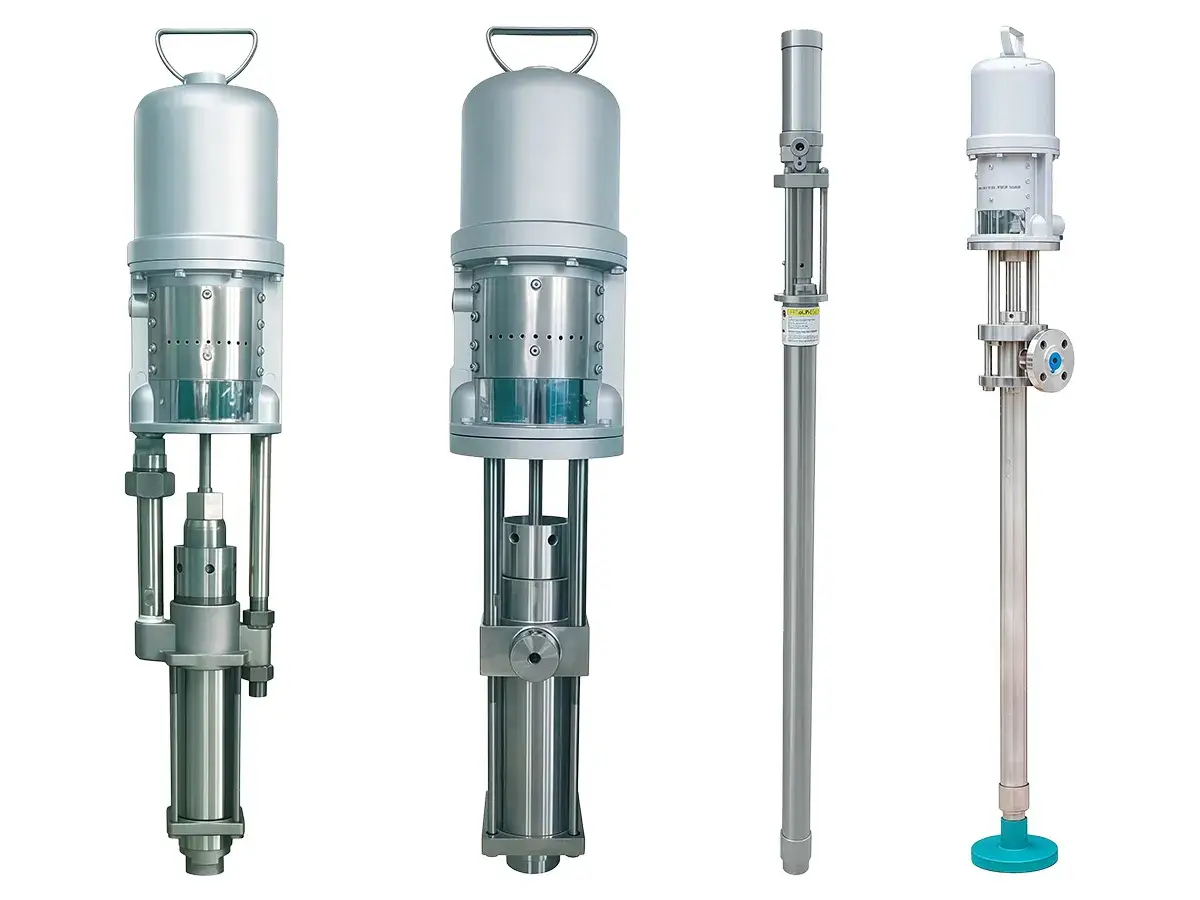

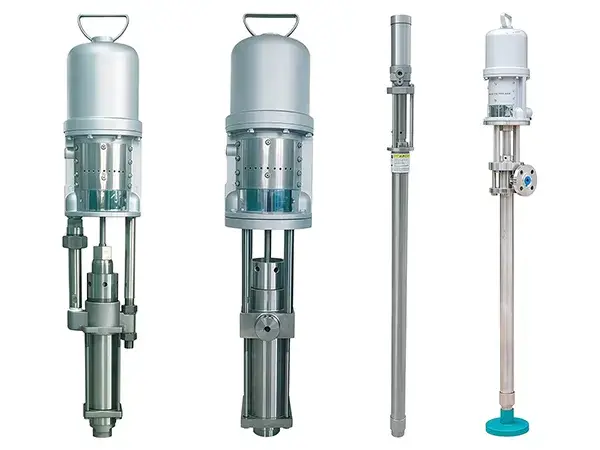

Pompes pneumatiques à piston
Les pompes à piston pneumatiques sont des pompes de transfert industrielles alimentées par air comprimé, avec un cylindre, une bielle, une bille d'admission et un siège d'étanchéité qui travaillent ensemble pour déplacer le fluide à travers la pompe. Lorsque l'air entre dans la pompe, il pousse le piston vers le haut, fermant l'entrée supérieure et ouvrant la sortie inférieure. À la fin de chaque course, le mécanisme d'inversion change la direction de l'air et renvoie le piston dans l'autre sens. Le piston continue de monter et descendre, aspirant le liquide dans la pompe puis le refoulant en un flux régulier sans électricité au niveau de la pompe.
Applications
Les pompes à piston pneumatiques sont utilisées dans les processus qui manipulent des liquides visqueux, à haute température ou légèrement abrasifs. Avec des corps de pompe disponibles en acier inoxydable 304, 316 ou 316L, elles conviennent aux industries qui nécessitent un transfert stable de fluides exigeants, notamment :
- Traitement chimique : Liquides corrosifs, solvants, acides, alcalis et autres fluides de procédé chimique
- Production de peintures et revêtements : Peintures, revêtements et fluides utilisés dans les systèmes de pulvérisation ou de revêtement
- Pétrole et gaz : Huile lubrifiante, fioul et autres liquides à haute viscosité
- Nettoyage industriel : Eau à haute pression, agents de nettoyage, solvants et autres liquides utilisés dans les équipements de nettoyage
Nos pompes à piston pneumatiques en action :
-
Transfert de fluides et de liquides visqueux
-

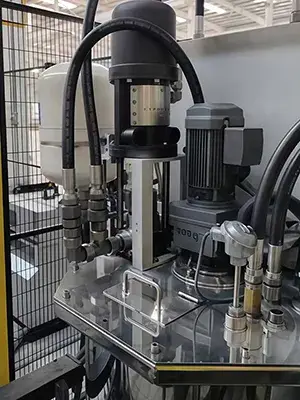

Pulvérisation à haute pression
-

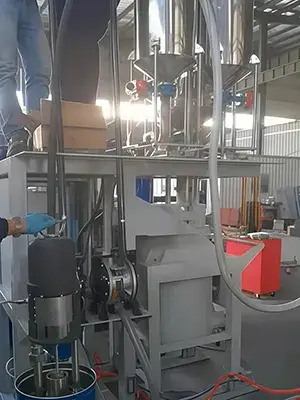

Traitement des eaux usées et des déchets

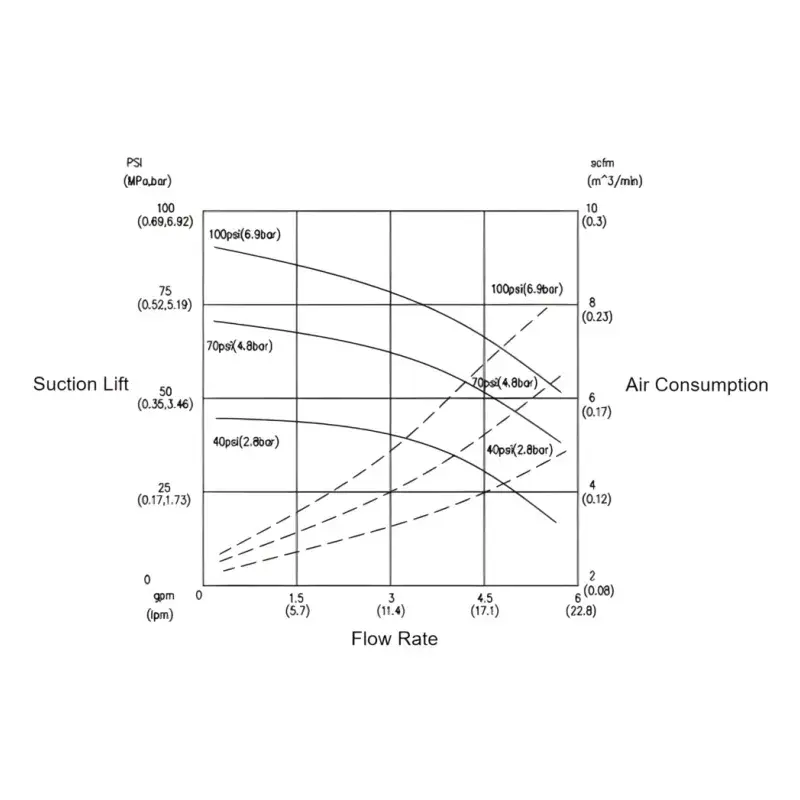

Pompe à piston pneumatique en acier inoxydable, 1,25:1
- Pression de service max. : 174 psi / 1,2 MPa / 12 bar
- Débit max. : 6 gpm (22,8 L/min)
- Hauteur d'aspiration max. : 5 m
- Taille max. des particules solides : 2,5 mm
- Diamètre d'entrée de fluide : 1-1/2"
- Diamètre de sortie de fluide : 3/4"
- Consommation d'air max. : 34 scfm (17 L/s)
- Diamètre d'entrée d'air : 1/4"
- Type de raccordement : Filetage femelle
- Rapport de pression : 1,25:1
- Caractéristique : Structure compacte
Pompe à piston pneumatique en acier inoxydable, 2:1
- Pression de service max. : 435 psi / 3,0 MPa / 30 bar
- Débit max. : 14 gpm (53 L/min)
- Hauteur d'aspiration max. : 7 m
- Taille max. des particules solides : 3 mm
- Diamètre d'entrée de fluide : 1-1/2"
- Diamètre de sortie de fluide : 1"
- Consommation d'air max. : 60 scfm (28 L/s)
- Diamètre d'entrée d'air : 1/2"
- Type de raccordement : Filetage femelle
- Rapport de pression : 2:1
- Caractéristique : Différents rapports de pression peuvent être configurés avec la même taille de cylindre pour répondre à différentes exigences de pression de sortie

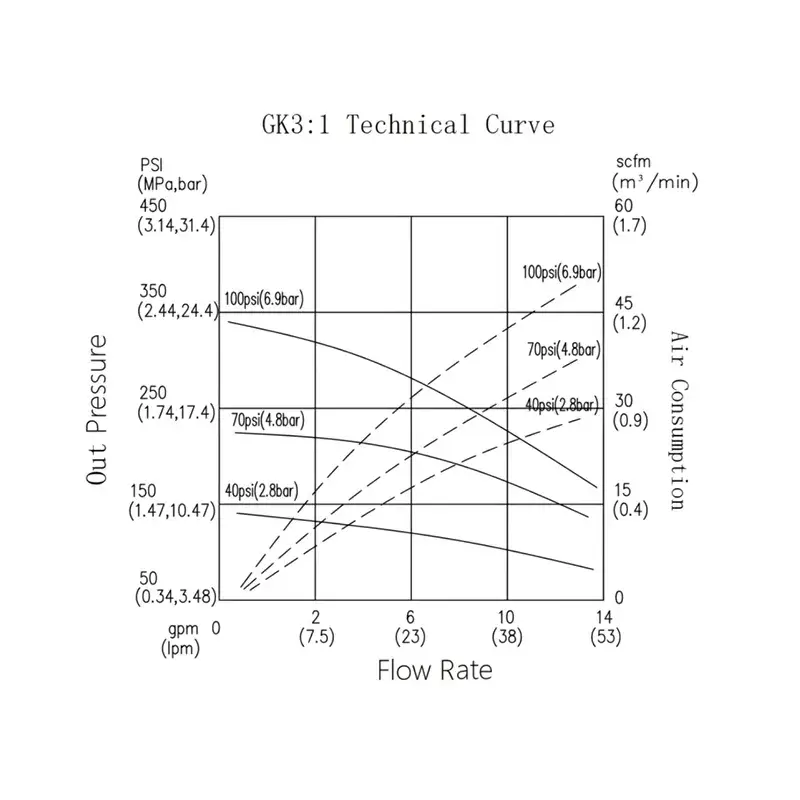

Pompe à piston pneumatique en acier inoxydable, 3:1
- Pression de service max. : 435 psi / 3,0 MPa / 30 bar
- Débit max. : 14 gpm (53 L/min)
- Hauteur d'aspiration max. : 7 m
- Taille max. des particules solides : 3 mm
- Diamètre d'entrée de fluide : 1-1/2"
- Diamètre de sortie de fluide : 1"
- Consommation d'air max. : 60 scfm (28 L/s)
- Diamètre d'entrée d'air : 1/2"
- Type de raccordement : Filetage femelle
- Rapport de pression : 3:1
- Caractéristique : Différents rapports de pression peuvent être configurés avec la même taille de cylindre pour répondre à différentes exigences de pression de sortie

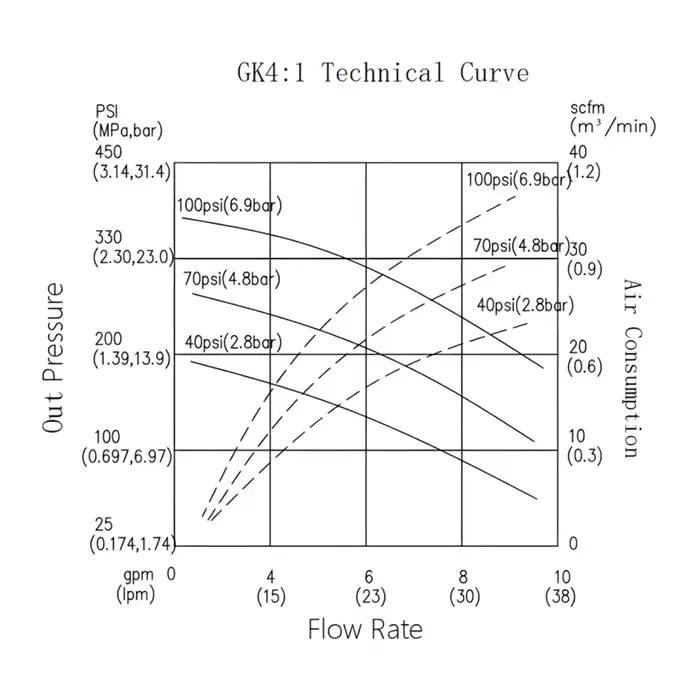

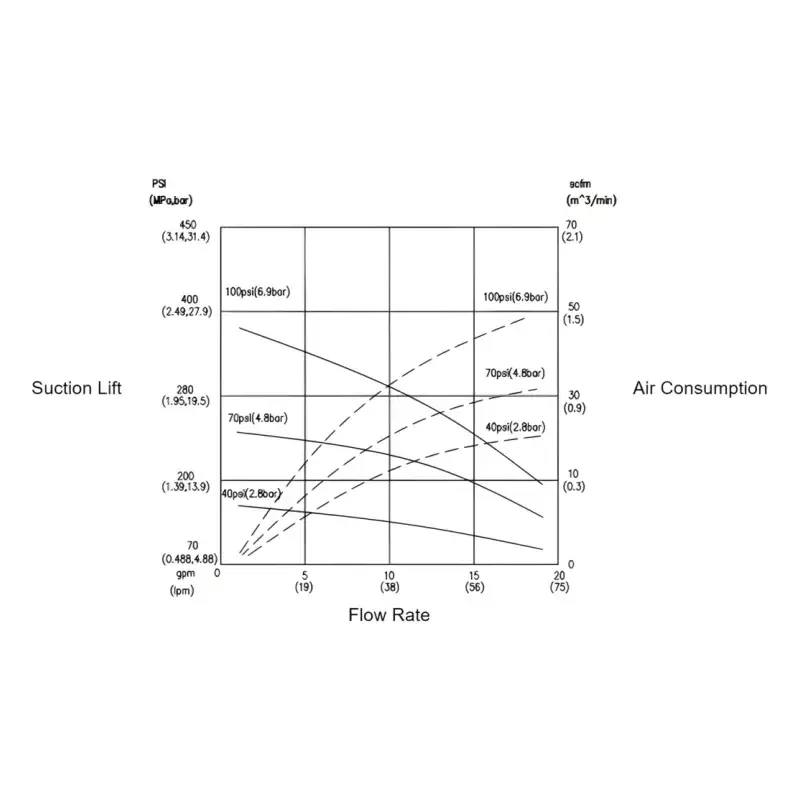

Pompe à piston pneumatique en acier inoxydable, 4:1
- Pression de service max. : 580 psi / 4,0 MPa / 40 bar
- Débit max. : 18 gpm (68 L/min)
- Hauteur d'aspiration max. : 6 m
- Taille max. des particules solides : 3 mm
- Diamètre d'entrée de fluide : 1-1/2"
- Diamètre de sortie de fluide : 1-1/2"
- Consommation d'air max. : 40 scfm (20 L/s)
- Diamètre d'entrée d'air : 1/2"
- Type de raccordement : Filetage femelle
- Rapport de pression : 4:1
- Caractéristique : Différents rapports de pression peuvent être configurés avec la même taille de cylindre pour répondre à différentes exigences de pression de sortie

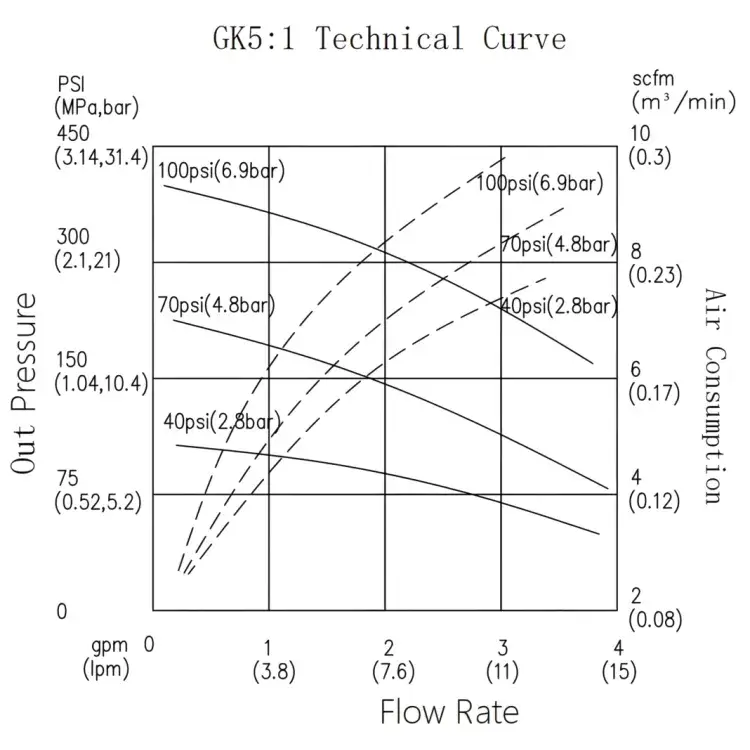

Pompe à piston pneumatique en acier inoxydable, 5:1
- Pression de service max. : 725 psi / 5,0 MPa / 50 bar
- Débit max. : 15 L/min
- Hauteur d'aspiration max. : 8 m
- Taille max. des particules solides : 3 mm
- Diamètre d'entrée de fluide : 1-1/2"
- Diamètre de sortie de fluide : 1-1/2"
- Consommation d'air max. : 35 scfm (16,5 L/s)
- Diamètre d'entrée d'air : 1/2"
- Type de raccordement : Filetage femelle
- Rapport de pression : 5:1
- Caractéristique : Différents rapports de pression peuvent être configurés avec la même taille de cylindre pour répondre à différentes exigences de pression de sortie

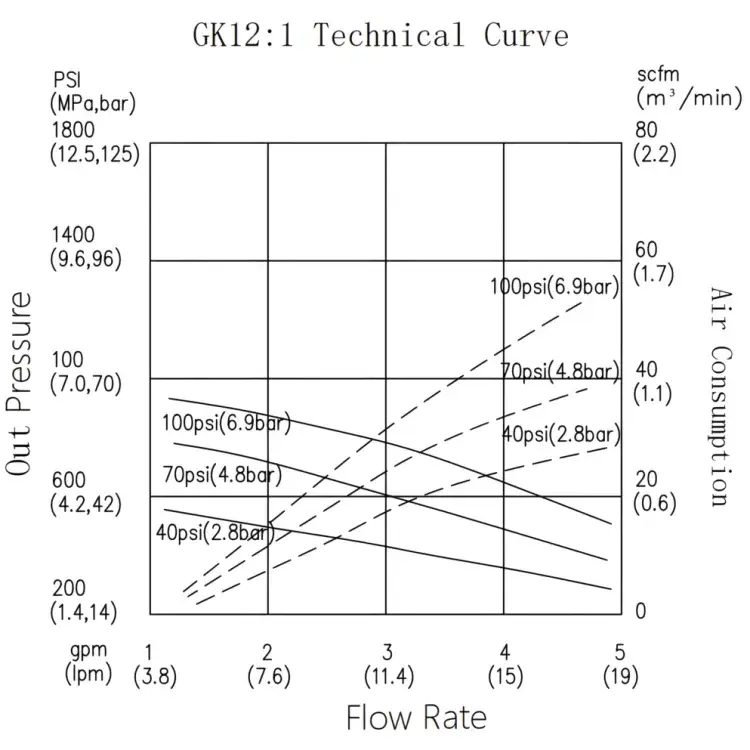

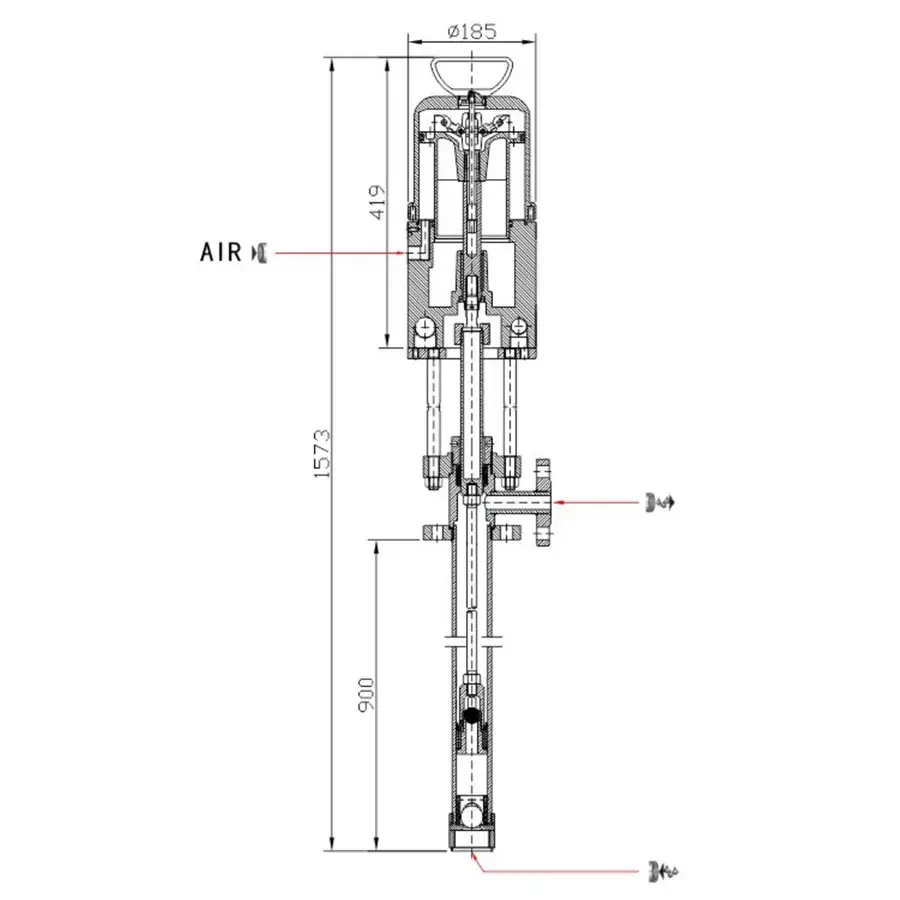

Pompe à piston pneumatique en acier inoxydable, 12:1
- Pression de service max. : 1800 psi / 12,5 MPa / 125 bar
- Débit max. : 19 L/min
- Hauteur d'aspiration max. : 10 m
- Taille max. des particules solides : 2,5 mm
- Diamètre d'entrée de fluide : 1"
- Diamètre de sortie de fluide : 1-1/2"
- Consommation d'air max. : 80 scfm / 2,2 m³/min
- Diamètre d'entrée d'air : 1/2"
- Type de raccordement : Raccord à bride
- Rapport de pression : 12:1
- Caractéristique : Corps de pompe compact avec rapport de pression élevé ; longueur du corps personnalisable
