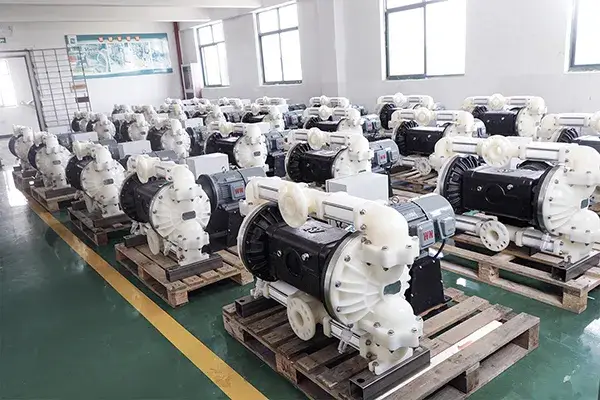

Qu'est-ce qu'une pompe EODD ?

Qu'est-ce qu'une pompe EODD ?

Les pompes à membrane électriques sont conçues pour l'efficacité énergétique et la durabilité, et peuvent être appliquées dans diverses industries et applications spécifiques.

Définition

Un type de pompe volumétrique qui utilise une membrane alternative entraînée par un moteur électrique pour déplacer le fluide.

Principe fondamental

Elle combine la fiabilité du moteur électrique avec la capacité de la membrane à gérer des fluides sensibles, visqueux ou abrasifs.

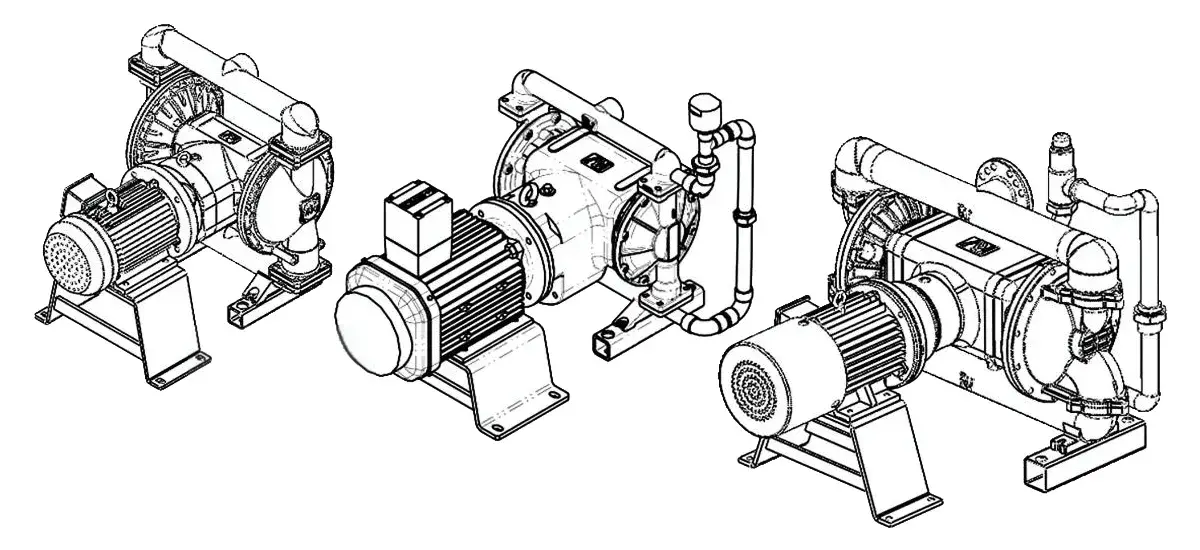

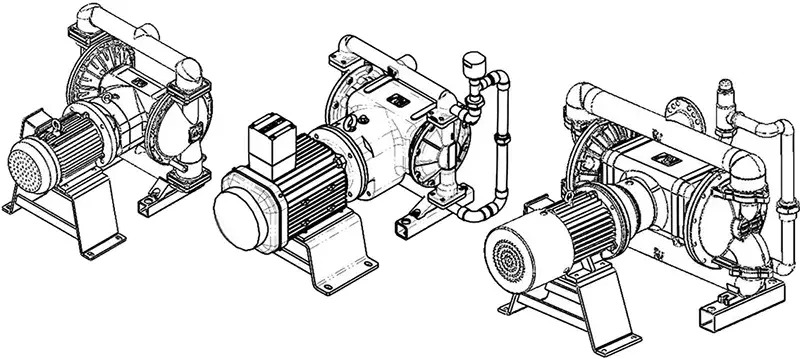

Caractéristique clé

Le fluide pompé est complètement isolé des pièces mécaniques de la pompe dans une chambre scellée.

Caractéristique clé

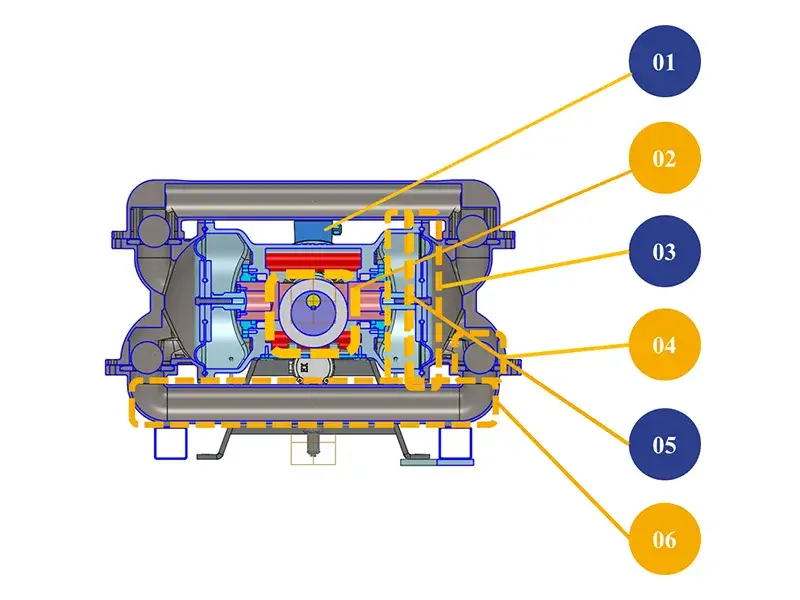

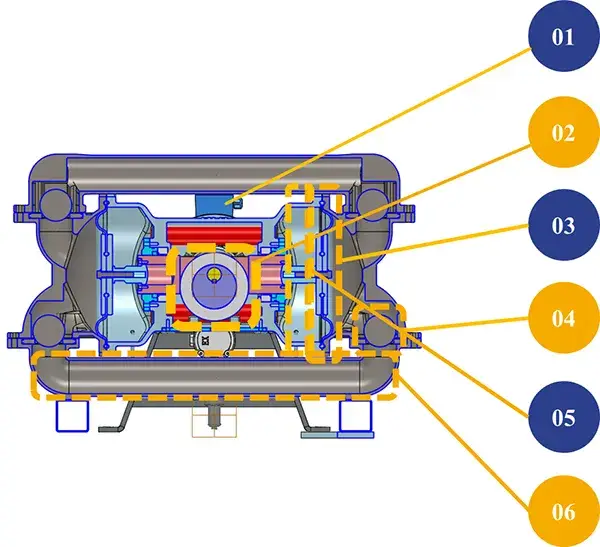

Composants et structure
Composants et structure
  • Moteur électrique

    Fournit la force motrice

  • Mécanisme d'entraînement

    Convertit le mouvement rotatif en mouvement alternatif

  • Membranes

    La membrane flexible centrale (Matériaux : PTFE, Santoprene®, Nitrile, etc.)

  • Billes de clapet

    Assurent un écoulement unidirectionnel à l'entrée et à la sortie

  • Carter/Chambres de pompe

    Contiennent le fluide

  • Évents et collecteurs

    Intègrent les canaux de fluide et le contrôle de pression

Composants et structure
Composants et structure

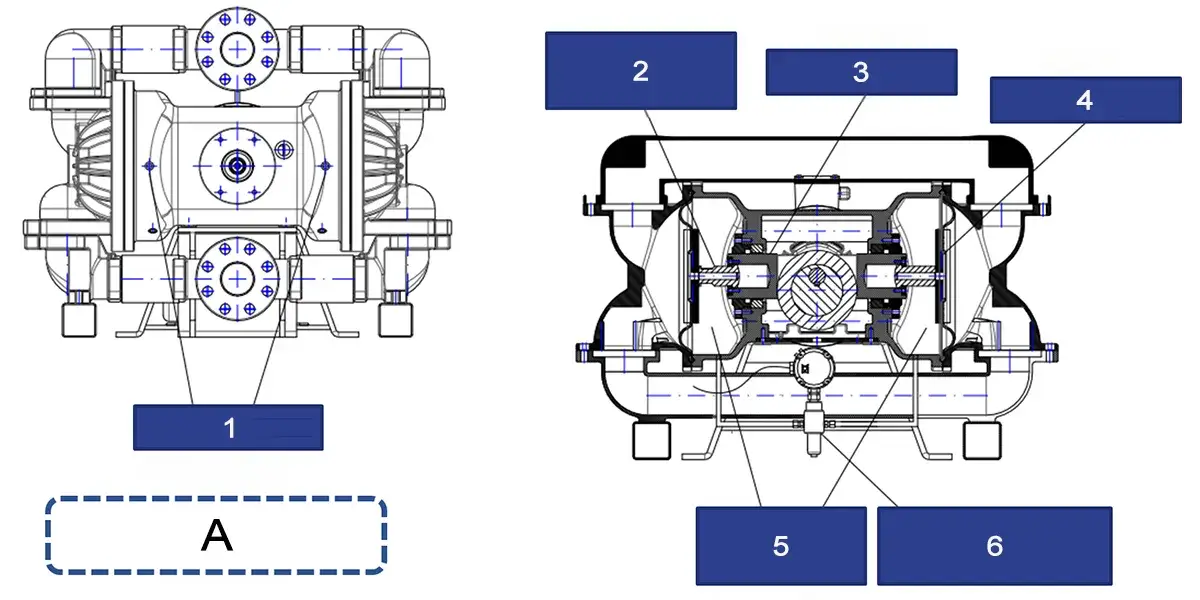

  • A Une pompe à membrane hybride électro-pneumatique
  • 1 Entrée d'azote
  • 2 Arbre de membrane
  • 3 Arbre d'entraînement
  • 4 Membrane
  • 5 Azote comprimé
  • 6 Dispositif de détection de fuite
