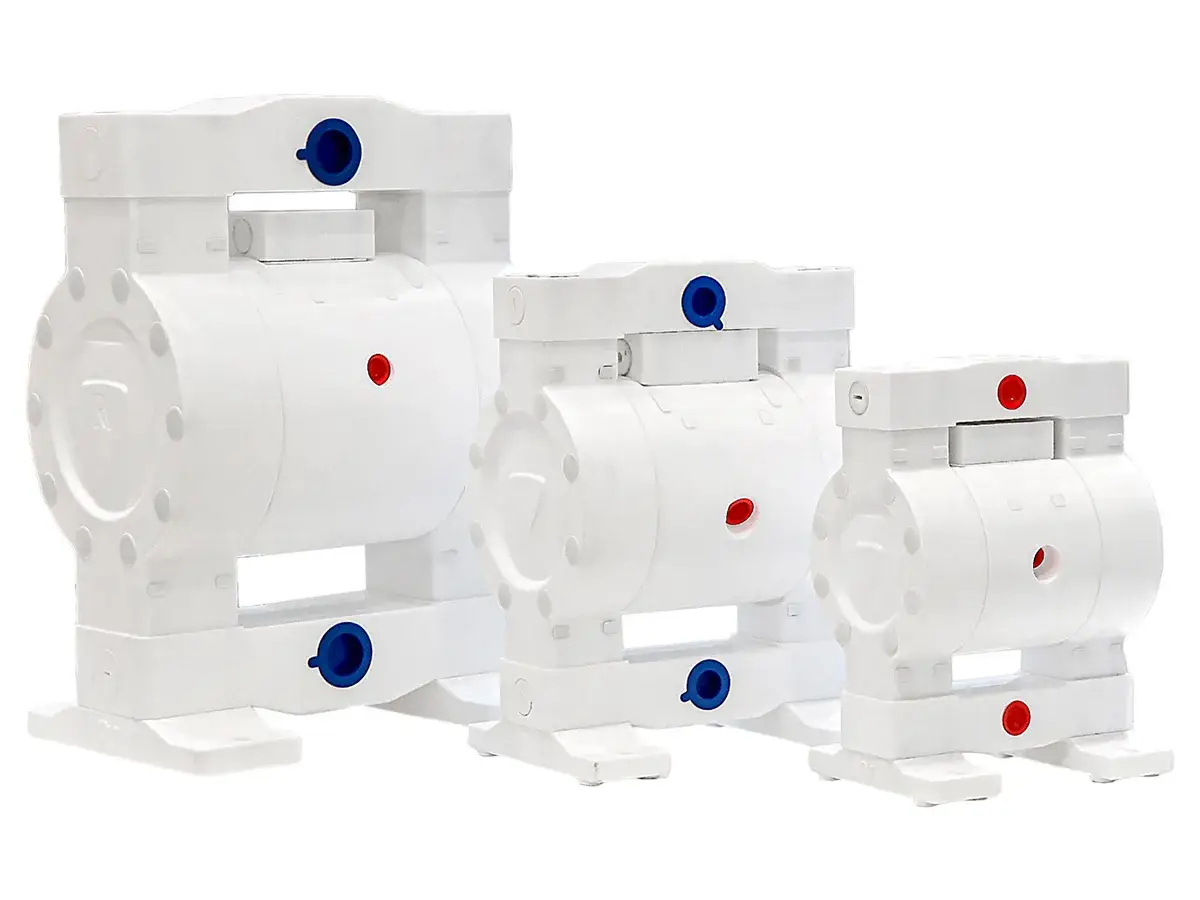

Pompes à membrane en PTFE
Les pompes à membrane en PTFE sont fabriquées en polytétrafluoroéthylène, un matériau connu pour sa forte résistance chimique et sa bonne résistance à la température. Elles sont utilisées pour les liquides agressifs qui peuvent ne pas être compatibles avec les matériaux de pompe en plastique standard, en particulier dans le traitement chimique, la production de circuits électroniques, les procédés pharmaceutiques et d'autres applications exigeantes.
Fonctionnement sûr et stable
- Fonctionnement pneumatique pour les zones dangereuses : Les pompes à membrane pneumatiques en PTFE fonctionnent à l'air comprimé, sans composants électriques au niveau du corps de la pompe et sans étincelles électriques pendant le fonctionnement, elles conviennent donc aux zones présentant des risques d'explosion.
- PTFE intégral pour les produits chimiques agressifs : La structure entièrement en PTFE est adaptée aux acides forts, aux alcalis forts et à d'autres liquides hautement corrosifs qui nécessitent une compatibilité de matériau plus forte.
- Meilleure protection des fixations : Les boulons doublés de fluor sont recouverts de bouchons en PTFE, ce qui les protège d'une exposition directe dans des environnements chimiques difficiles.
- Assemblage et maintenance plus faciles : Les couvercles supérieur et inférieur partagent la même conception, ce qui simplifie l'assemblage et facilite les travaux de maintenance.
- Durée de vie de membrane plus longue : La membrane composite intégrée prend en charge un fonctionnement continu de plus de 2000 heures dans des conditions de travail appropriées.
- Précision d'usinage plus élevée : Les pièces usinées par CNC s'ajustent plus précisément que les pièces moulées par injection typiques, ce qui soutient une meilleure performance d'étanchéité.
Conception structurelle pratique
- Chambre de pompe robuste : La chambre a une structure solide, et le trajet d'écoulement profilé réduit la résistance pendant le transfert de liquide.
- Section intermédiaire monobloc : La structure intermédiaire intégrée offre une meilleure résistance et un support stable pour le corps de la pompe.
- Membrane composite intégrée : La membrane composite monobloc améliore la durabilité lors des mouvements répétés et soutient une durée de vie plus longue.
- Ensemble de clapet à bille durable : Les billes de clapet robustes, les sièges de clapet en cage et les surfaces d'étanchéité linéaires aident les clapets à s'ouvrir, se fermer et sceller plus fiablement.
- Orifices d'entrée et de sortie intégrés : La structure d'entrée et de sortie a une bonne résistance et est plus facile à démonter. Différentes orientations d'orifices sont disponibles pour rendre l'installation et l'agencement des canalisations plus flexibles.
Les pompes à membrane en PTFE sont une option solide pour les produits chimiques agressifs, les liquides de haute pureté et les fluides qui nécessitent une compatibilité de matériau propre. Les applications courantes comprennent :
- Traitement chimique : Acides forts tels que l'acide sulfurique, l'acide chlorhydrique et l'acide nitrique, ainsi que les alcalis forts et d'autres produits chimiques hautement corrosifs.
- Aliments et boissons : Jus de fruits, lait, sirop et autres matériaux alimentaires liquides qui nécessitent des matériaux de pompe compatibles et une configuration hygiénique appropriée.
- Production pharmaceutique : Liquides pharmaceutiques corrosifs et matières premières de haute pureté utilisés dans les processus de production ou de transfert.
- Industrie électronique : Solutions de galvanoplastie et réactifs chimiques utilisés dans les composants électroniques, les circuits imprimés et les processus associés.
- Traitement environnemental : Eaux usées contenant des solides en suspension, des particules solides ou des additifs chimiques corrosifs.

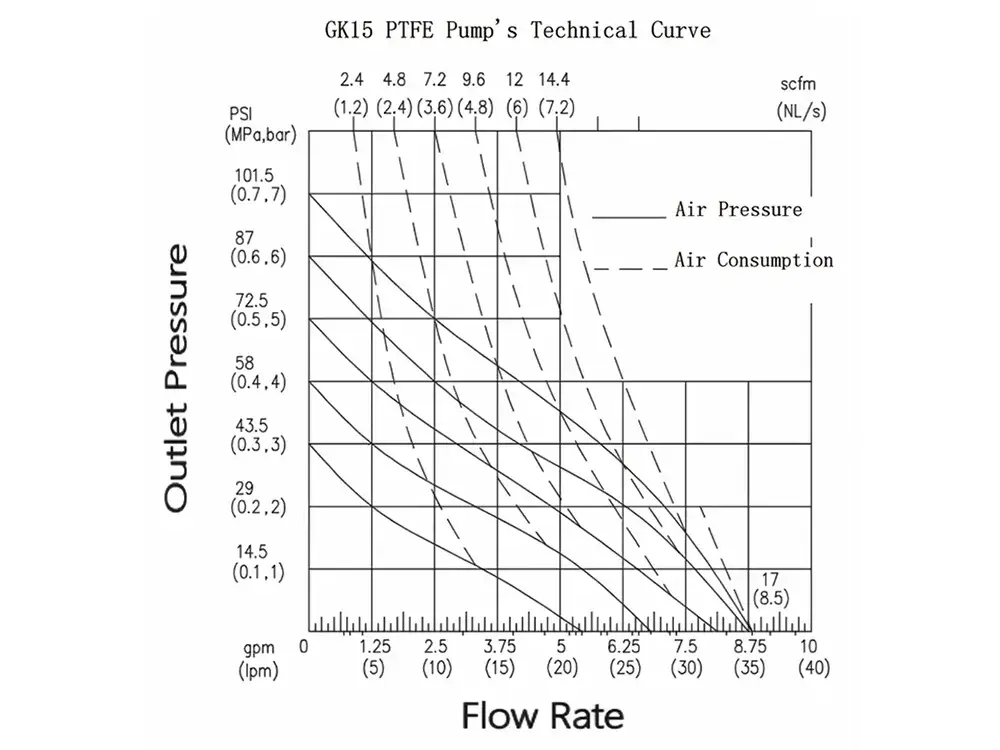

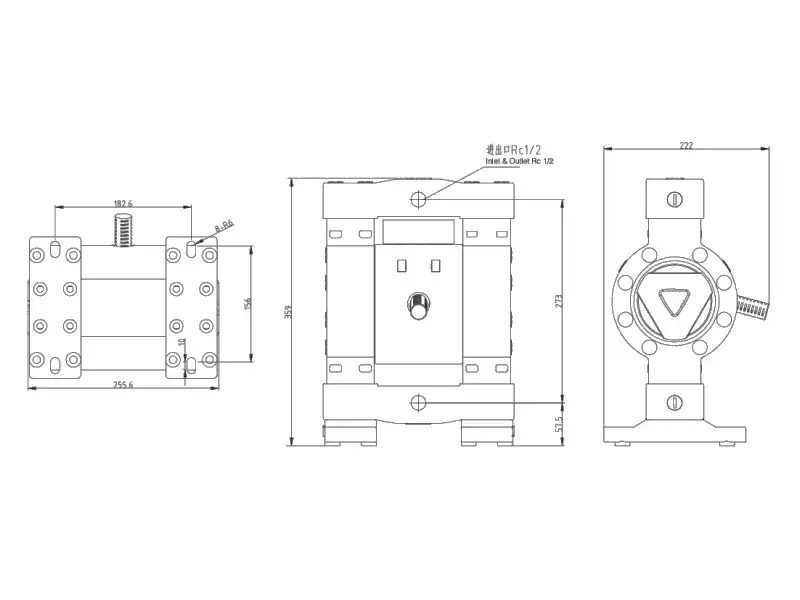

Pompe AODD en PTFE 1/2"
- Pression de service max. : 100 psi / 0,7 MPa / 7 bar
- Débit max. : 36 L/min
- Vitesse de va-et-vient max. : 400 cpm
- Hauteur d'aspiration (à sec) : 3,5 m
- Taille max. des particules solides : 2,5 mm
- Consommation d'air max. : 8,5 NL/s
- Diamètre d'entrée d'air : 1/4"
- Diamètre de sortie d'air : 3/8"
- Diamètre d'entrée de fluide : 1/2"
- Diamètre de sortie de fluide : 1/2"
- Poids : 16 kg

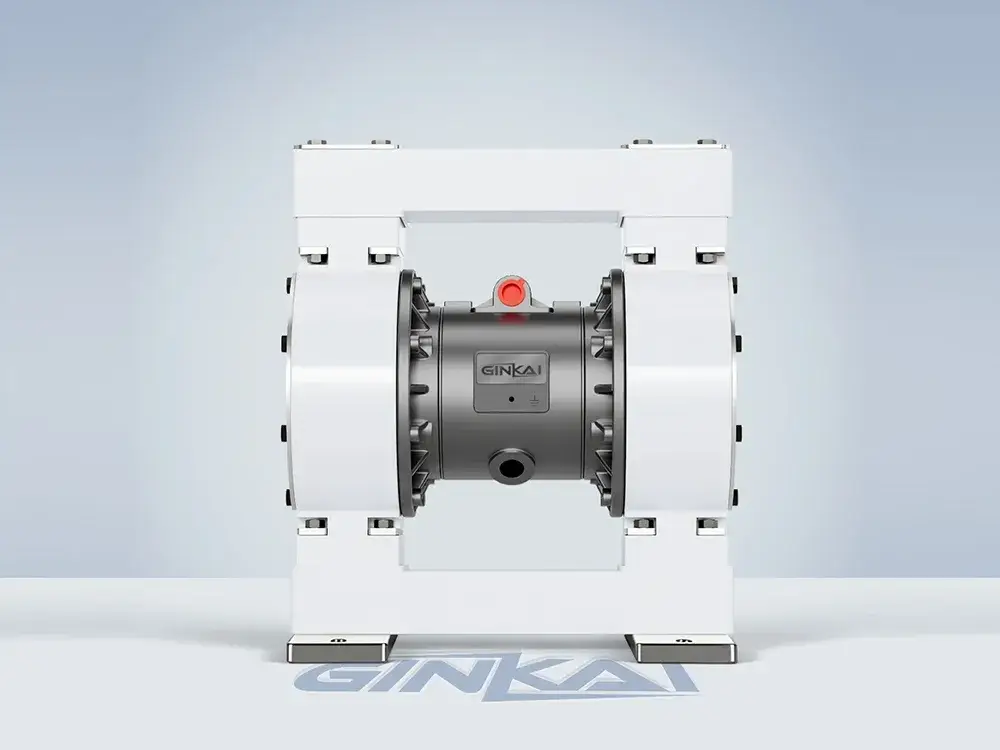

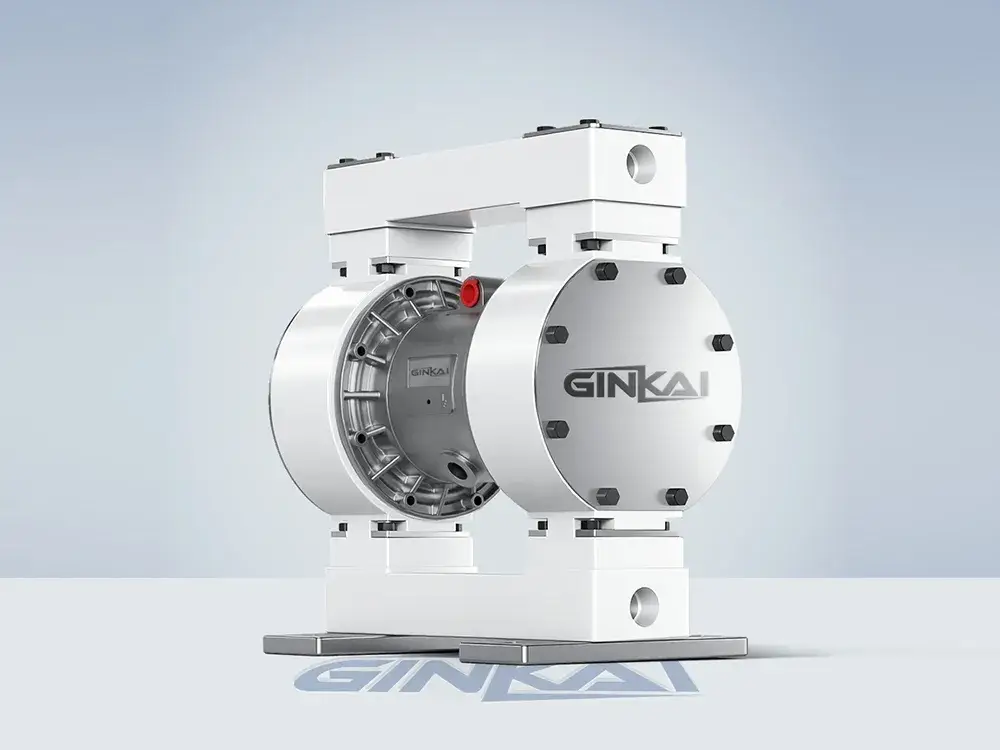

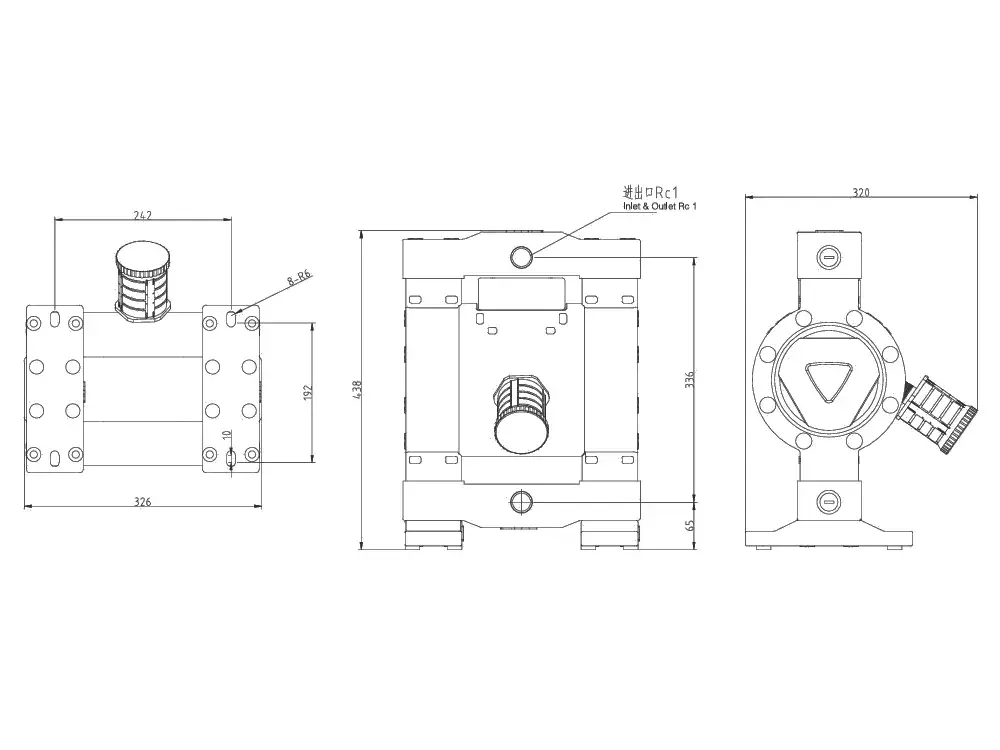

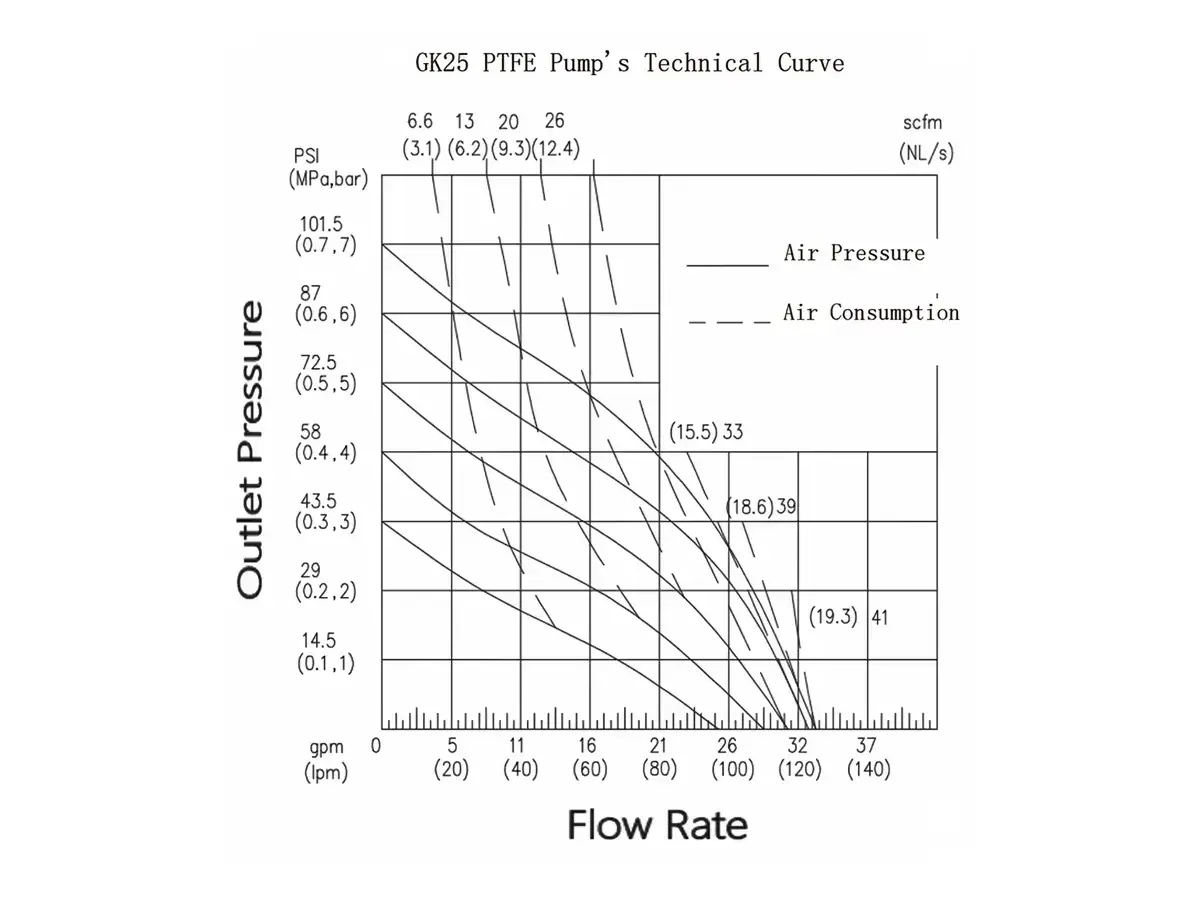

Pompe à membrane pneumatique en PTFE 1"
1-Corps en PTFE
- Pression de service max. : 100 psi / 0,7 MPa / 7 bar
- Débit max. : 125 L/min
- Vitesse de va-et-vient max. : 276 cpm
- Hauteur d'aspiration (à sec) : 3,5 m
- Taille max. des particules solides : 4 mm
- Consommation d'air max. : 19,3 NL/s
- Diamètre d'entrée d'air : 1/2"
- Diamètre de sortie d'air : 3/4"
- Diamètre d'entrée de fluide : 1"
- Diamètre de sortie de fluide : 1"
- Poids : 32 kg

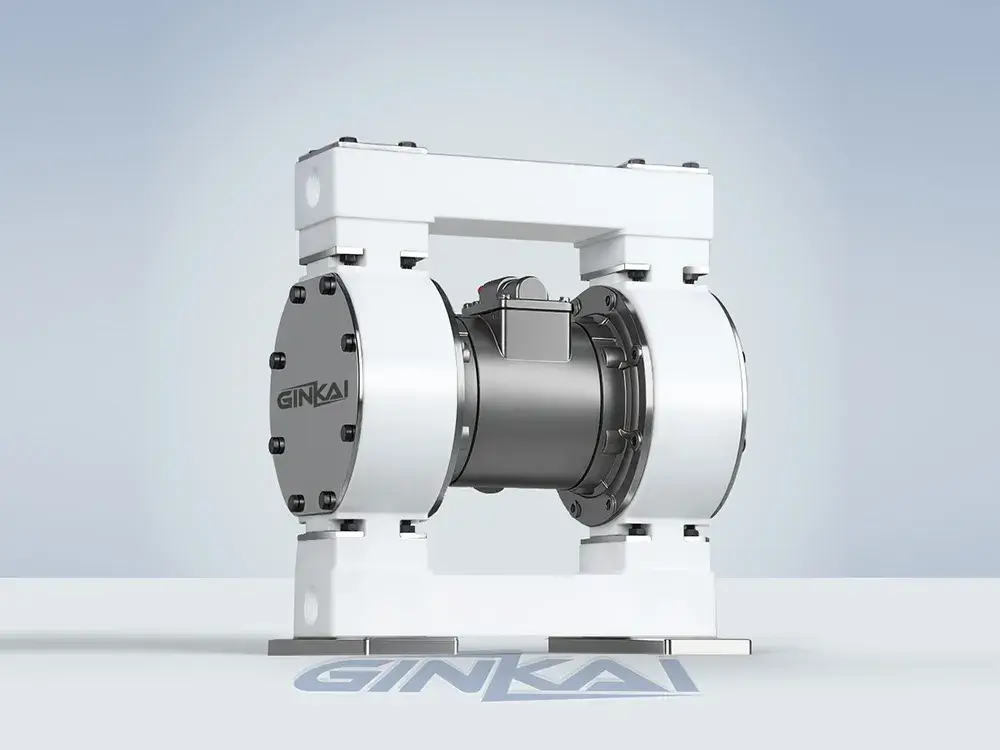

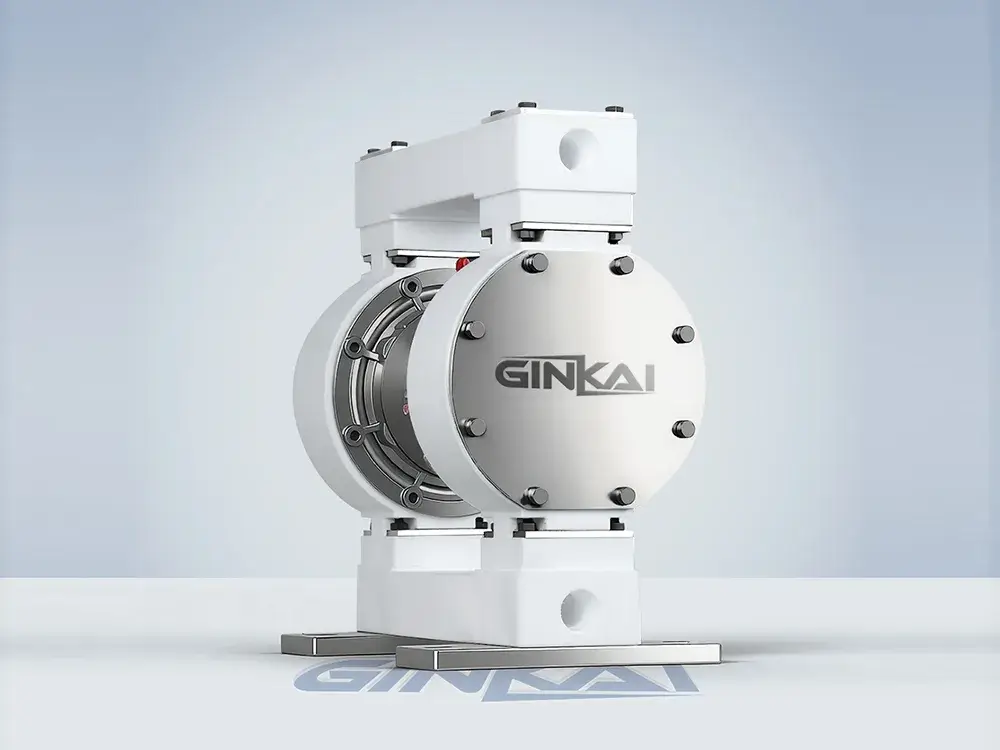

1-Corps de pompe en PTFE avec intermédiaire en acier inoxydable
- Pression de service max. : 100 psi / 0,7 MPa / 7 bar
- Débit max. : 125 L/min
- Vitesse de va-et-vient max. : 276 cpm
- Hauteur d'aspiration (à sec) : 3,5 m
- Taille max. des particules solides : 4 mm
- Consommation d'air max. : 19,3 NL/s
- Diamètre d'entrée d'air : 1/2"
- Diamètre de sortie d'air : 3/4"
- Diamètre d'entrée de fluide : 1"
- Diamètre de sortie de fluide : 1"
- Poids : 32 kg

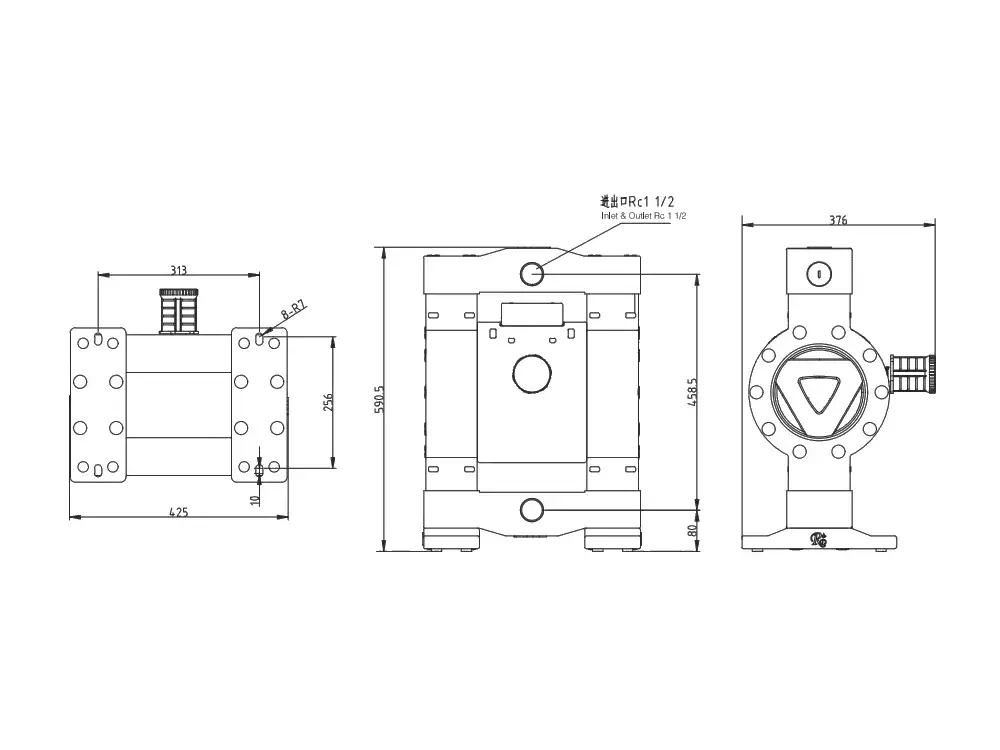

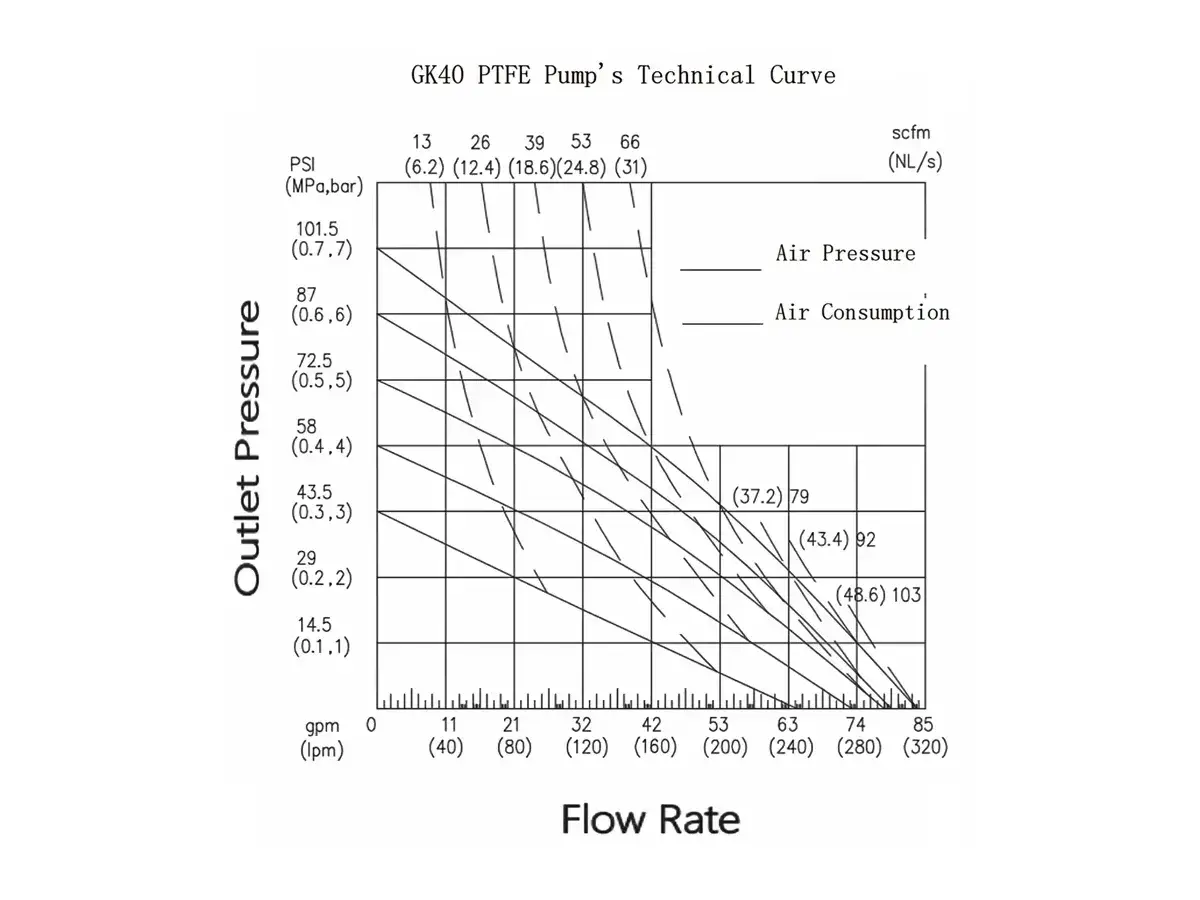

Pompe à membrane pneumatique en PTFE 1-1/2"
- Pression de service max. : 100 psi / 0,7 MPa / 7 bar
- Débit max. : 315 L/min
- Vitesse de va-et-vient max. : 200 cpm
- Hauteur d'aspiration (à sec) : 4,5 m
- Taille max. des particules solides : 5 mm
- Consommation d'air max. : 48,6 NL/s
- Diamètre d'entrée d'air : 1/2"
- Diamètre de sortie d'air : 3/4"
- Diamètre d'entrée de fluide : 1-1/2"
- Diamètre de sortie de fluide : 1-1/2"
- Poids : 70 kg
